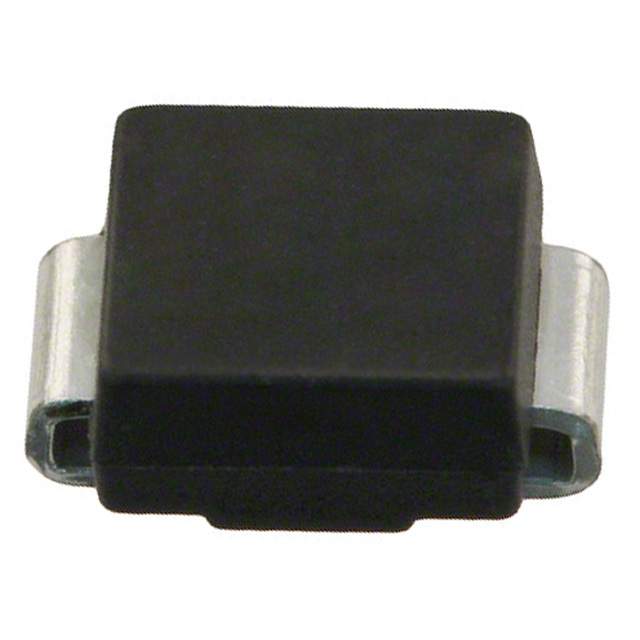

STMICROELECTRONICS SMBJ12A-TR TVS二极管, TVS, Transil SMBJ系列, 单向, 12 V, 25.3 V, DO-214AA, 2 引脚
极性Polarization| 单向 Unidirectional \---|--- 反向关断电压/工作电压VRWMReverse Standoff Voltage| 12V 反向击穿电压VBRBreakdown Voltage| 13.3V 峰值脉冲耗散功率PPPMPeak Pulse Power Dissipation| 600W 峰值脉冲电流IPPmPeak Forward Surge Current| 31A 额定耗散功率PdPower dissipation| 5W Description & Applications| Features •PEAK PULSE POWER : 600 W 10/1000µs •STAND OFF VOLTAGERANGE :From 5V to 188V. •UNI AND BIDIRECTIONAL TYPES •LOW CLAMPING FACTOR •FAST RESPONSE TIME •JEDEC REGISTERED PACKAGE OUTLINE 描述与应用| 特点 •峰值脉冲功率：600 W（10/1000μS） •STAND OFF VOLTAGERANGE的：从5V到188V。 •单向和双向类型 •低钳位因子 •快速的响应时间 •JEDEC的注册包装外形
额定电压DC 12.0 V
工作电压 12.0 V
电容 2.025 nF
额定功率 600 W
击穿电压 14.7 V
电路数 1
通道数 1
针脚数 2
耗散功率 600 W
钳位电压 25.3 V
最大反向电压（Vrrm） 12V
测试电流 1 mA
最大反向击穿电压 14 V
脉冲峰值功率 600 W
最小反向击穿电压 13.3 V
击穿电压 13.3 V
工作温度Max 150 ℃
工作温度Min -55 ℃
工作结温 -55℃ ~ 150℃
安装方式 Surface Mount
引脚数 2
封装 DO-214AA
长度 4.6 mm
宽度 3.95 mm
高度 2.45 mm
封装 DO-214AA
重量 0.004535924 kg
工作温度 -55℃ ~ 150℃ TJ
产品生命周期 Active
包装方式 Tape & Reel TR
制造应用 工业, 安全, Industrial, 通用, Safety, 国防, 军用与航空, 电源管理, 便携式器材, Consumer Electronics, 军用与航空, Power Management, Aerospace, Defence, Military, 国防, 消费电子产品, Portable Devices
RoHS标准 RoHS Compliant
含铅标准 Lead Free
REACH SVHC标准 No SVHC
军工级 Yes
REACH SVHC版本 2015/12/17
ECCN代码 EAR99
| 型号/品牌 | 代替类型 | 替代型号对比 |
|---|---|---|
SMBJ12A-TR ST Microelectronics 意法半导体 | 当前型号 | 当前型号 |
SMBJ12A 力特 | 功能相似 | SMBJ12A-TR和SMBJ12A的区别 |
SMBJ12A-13-F 美台 | 功能相似 | SMBJ12A-TR和SMBJ12A-13-F的区别 |
SMBJ12A-E3/52 威世 | 功能相似 | SMBJ12A-TR和SMBJ12A-E3/52的区别 |
