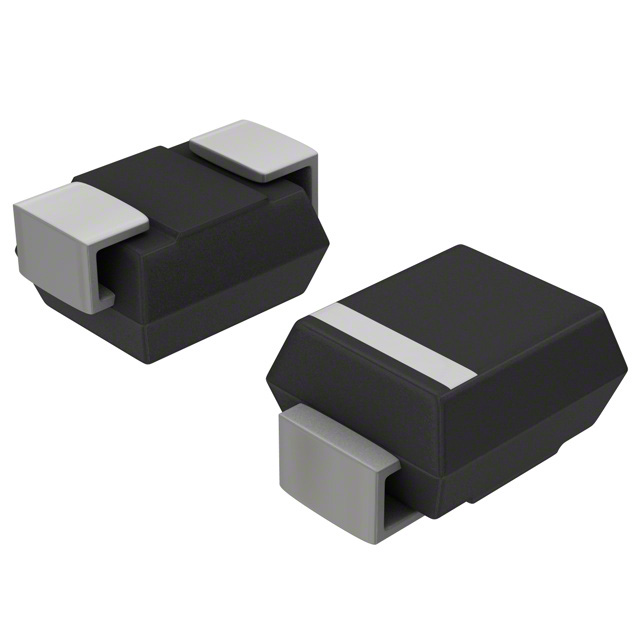

STMICROELECTRONICS SMAJ18A-TR TVS二极管, TVS, Transil SMAJ系列, 单向, 18 V, 39.3 V, DO-214AC, 2 引脚
Transil SMAJ系列TVS设计用于保护敏感设备免受静电放电, 符合IEC 61000-4-2, MIL STD 883, method 3015标准,电气过应力符合IEC 61000-4-4与5标准. 通常用于保护低于400W 10/1000µs浪涌. 平面技术使该器件适用于需要低泄漏电流, 高结温的高端设备和SMPS, 具有长期可靠性和稳定性.
- .
- 5至188V Stand-off电压范围
- .
- 低泄漏电流, 25°C时为0.2µA, 85°C时为1µA
- .
- Tj max时, 270W 10/1000µs高功率能力
- .
- 工作结温范围-55至150°C
额定电压DC 18.0 V
工作电压 18.0 V
额定功率 400 W
击穿电压 20 V
电路数 1
针脚数 2
耗散功率 400 W
钳位电压 39.3 V
最大反向电压（Vrrm） 18V
测试电流 1 mA
最大反向击穿电压 21.1 V
脉冲峰值功率 400 W
最小反向击穿电压 20 V
击穿电压 20 V
工作温度Max 150 ℃
工作温度Min -55 ℃
工作结温 -55℃ ~ 150℃
安装方式 Surface Mount
引脚数 2
封装 DO-214AC
长度 4.6 mm
宽度 2.9 mm
高度 2.45 mm
封装 DO-214AC
工作温度 -55℃ ~ 150℃ TJ
产品生命周期 Active
包装方式 Tape & Reel TR
制造应用 Industrial, 电源管理, 国防, 工业, 通用, Aerospace, Defence, Military, 军用与航空, Power Management
RoHS标准 RoHS Compliant
含铅标准 Lead Free
REACH SVHC标准 No SVHC
军工级 Yes
REACH SVHC版本 2015/12/17
ECCN代码 EAR99
| 型号/品牌 | 代替类型 | 替代型号对比 |
|---|---|---|
SMAJ18A-TR ST Microelectronics 意法半导体 | 当前型号 | 当前型号 |
SM4T21AY 意法半导体 | 类似代替 | SMAJ18A-TR和SM4T21AY的区别 |
SMAJ18A 伯恩斯 | 功能相似 | SMAJ18A-TR和SMAJ18A的区别 |
