SM15T30A概述

STMICROELECTRONICS  SM15T30A  TVS二极管, TVS, Transil SM15T系列, 单向, 25.6 V, 53.5 V, DO-214AB, 2 引脚

Transil™ TVS SMT 单向 1500W,SM15T 系列,STMicroelectronics

### 瞬态电压抑制器,STMicroelectronics


欧时:
### Transil™ TVS SMT 单向 1500W,SM15T 系列,STMicroelectronics![http://china.rs-online.com/largeimages/L229582-01.gif]http://china.rs-online.com/largeimages/L229582-01.gif![http://china.rs-online.com/largeimages/LD229582-01.gif]http://china.rs-online.com/largeimages/LD229582-01.gif ### 瞬态电压抑制器,STMicroelectronics


得捷:
TVS DIODE 25.6VWM 53.5VC SMC


立创商城:
1500W TVS in SMC


贸泽:
ESD Suppressors / TVS Diodes 1500W 30V Unidirect


e络盟:
TVS二极管, SM15T系列, 单向, 25.6 V, 53.5 V, DO-214AB, 2 引脚


艾睿:
Diode TVS Single Uni-Dir 25.6V 1.5KW Automotive 2-Pin SMC T/R


安富利:
Diode TVS Single Uni-Dir 25.6V 1.5KW 2-Pin SMC T/R


富昌:
SM15T Series 1500 W 30 V Uni Directional Transient Voltage Suppressor - DO-214AB


Chip1Stop:
Diode TVS Single Uni-Dir 25.6V 1.5KW Automotive 2-Pin SMC T/R


Verical:
Diode TVS Single Uni-Dir 25.6V 1.5KW Automotive 2-Pin SMC T/R


Newark:
# STMICROELECTRONICS  SM15T30A  TVS Diode, Transil SM15T Series, Unidirectional, 25.6 V, 53.5 V, DO-214AB, 2 Pins


儒卓力:
**TVS-DIODE UNI 1,5KW 30V SMC **


SM15T30A中文资料参数规格
技术参数

额定电压DC 30.0 V

工作电压 30.0 V

额定功率 1.50 kW

击穿电压 30 V

电路数 1

针脚数 2

耗散功率 1.5 kW

钳位电压 53.5 V

最大反向电压(Vrrm) 25.6V

测试电流 1 mA

最大反向击穿电压 31.5 V

脉冲峰值功率 1500 W

最小反向击穿电压 28.5 V

击穿电压 28.5 V

工作温度Max 150 ℃

工作温度Min -55 ℃

工作结温 -55℃ ~ 150℃

封装参数

安装方式 Surface Mount

引脚数 2

封装 DO-214AB

外形尺寸

长度 7.15 mm

宽度 6.25 mm

高度 2.45 mm

封装 DO-214AB

物理参数

工作温度 -55℃ ~ 150℃

其他

产品生命周期 Active

包装方式 Tape & Reel TR

制造应用 Industrial, 电源管理, 国防, 工业, 通用, Aerospace, Defence, Military, 军用与航空, Power Management

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC标准 No SVHC

军工级 Yes

REACH SVHC版本 2015/12/17

海关信息

ECCN代码 EAR99

数据手册

SM15T30A引脚图与封装图
SM15T30A引脚图

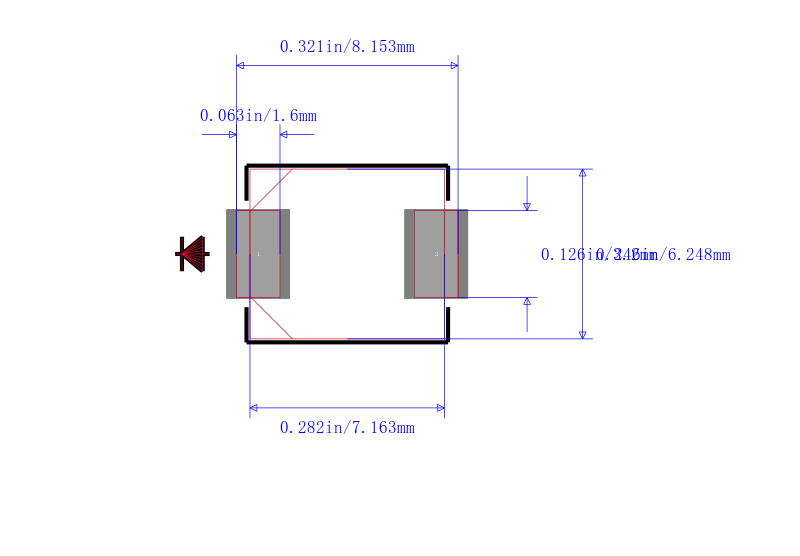

SM15T30A封装图
SM15T30A封装焊盘图
在线购买SM15T30A
型号: SM15T30A
描述:STMICROELECTRONICS  SM15T30A  TVS二极管, TVS, Transil SM15T系列, 单向, 25.6 V, 53.5 V, DO-214AB, 2 引脚
替代型号SM15T30A
型号/品牌 代替类型 替代型号对比

SM15T30A

ST Microelectronics 意法半导体

当前型号

当前型号

SM15T30AY

意法半导体

类似代替

SM15T30A和SM15T30AY的区别

SM15T30A-E3/57T

威世

功能相似

SM15T30A和SM15T30A-E3/57T的区别

1.5SMC30A-E3/57T

威世

功能相似

SM15T30A和1.5SMC30A-E3/57T的区别
