STMICROELECTRONICS SM6T6V8A TVS二极管, TVS, Transil SM6T系列, 单向, 5.8 V, 13.4 V, DO-214AA, 2 引脚
极性Polarization| 单向 Unidirectional \---|--- 反向关断电压/工作电压VRWMReverse Standoff Voltage| 5.8V 反向击穿电压VBRBreakdown Voltage| 6.8V 峰值脉冲耗散功率PPPMPeak Pulse Power Dissipation| 600W 峰值脉冲电流IPPmPeak Forward Surge Current| 57A 额定耗散功率PdPower dissipation| 5W Description & Applications| Features • PEAK PULSE POWER : 600 W 10/1000µs • BREAKDOWN VOLTAGE RANGE :From 6.8V to 220 V • UNI AND BIDIRECTIONAL TYPES • LOW CLAMPING FACTOR • FAST RESPONSE TIME • UL RECOGNIZED 描述与应用| 特点 •峰值脉冲功率：600 W（10/1000μS） •击穿电压范围：6.8V至220 V •单向和双向类型 •低钳位因子 •快速的响应时间 •UL认证
额定电压DC 6.80 V
工作电压 6.80 V
额定功率 600 W
击穿电压 6.8 V
电路数 1
针脚数 2
耗散功率 600 W
钳位电压 13.4 V
最大反向电压（Vrrm） 5.8V
测试电流 10 mA
最大反向击穿电压 7.14 V
最大正向浪涌电流（Ifsm） 100 A
脉冲峰值功率 600 W
最小反向击穿电压 6.45 V
击穿电压 6.45 V
工作温度Max 150 ℃
工作温度Min -55 ℃
工作结温 -55℃ ~ 150℃
安装方式 Surface Mount
引脚数 2

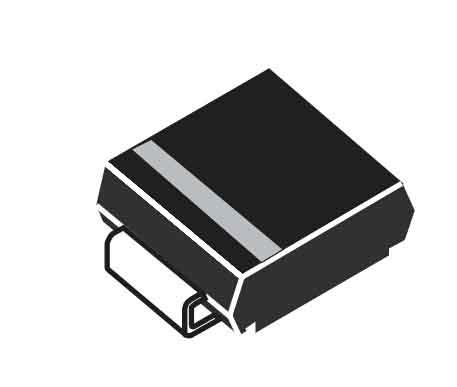

封装 DO-214AA
长度 4.6 mm
宽度 3.95 mm
高度 2.45 mm
封装 DO-214AA
工作温度 -55℃ ~ 150℃ TJ
产品生命周期 Active
包装方式 Tape & Reel TR
制造应用 Power Management, Communications & Networking, 工业, Industrial, 通信与网络, 电源管理, 通用
RoHS标准 RoHS Compliant
含铅标准 Lead Free
REACH SVHC标准 No SVHC
REACH SVHC版本 2015/12/17
ECCN代码 EAR99
| 型号/品牌 | 代替类型 | 替代型号对比 |
|---|---|---|
SM6T6V8A ST Microelectronics 意法半导体 | 当前型号 | 当前型号 |
P6SMB6.8AT3G 安森美 | 功能相似 | SM6T6V8A和P6SMB6.8AT3G的区别 |
SM6T6V8AY 意法半导体 | 功能相似 | SM6T6V8A和SM6T6V8AY的区别 |
