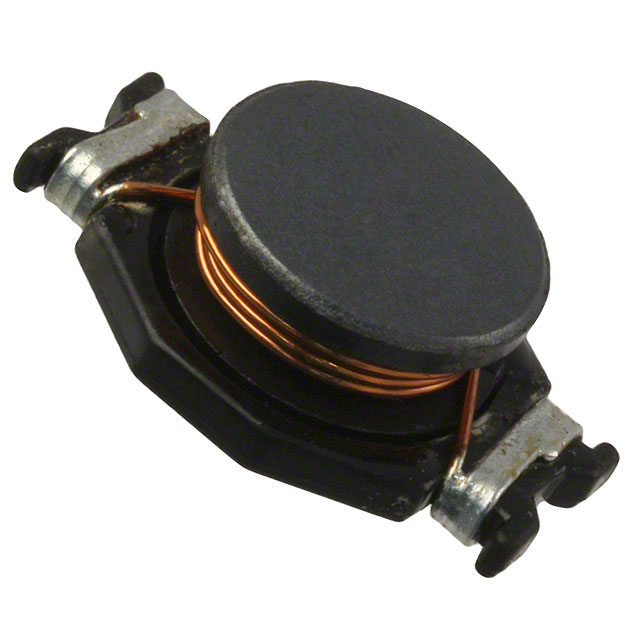

SDR2207-2R2ML概述
2.2uH ±20% 13A
2.2 µH 无屏蔽 绕线 器 13 A 7.5 毫欧最大 非标准
得捷:
FIXED IND 2.2UH 13A 7.5 MOHM SMD
艾睿:
Inductor Power Wirewound 2.2uH 20% 100KHz 35Q-Factor Ferrite 13A 7.5mOhm DCR T/R
安富利:
Ind Power 2.2uH 20% 3MHz 35Q-Factor Ferrite 13A Embossed T/R
Chip1Stop:
Ind Power Wirewound 2.2uH 20% 100KHz 35Q-Factor Ferrite 13A T/R
Electro Sonic:
Inductor Power Wirewound 2.2uH 20% 100KHz 35Q-Factor Ferrite 13A 7.5mOhm DCR T/R
SDR2207-2R2ML中文资料参数规格
技术参数
额定电流 13 A
容差 ±20 %
电感 2.2 µH
自谐频率 51 MHz
Q值 35.0
电感公差 ±20 %
测试频率 100 kHz
电阻DC） ≤7.5 mΩ
工作温度Max 125 ℃
工作温度Min -40 ℃
电阻DC Max 0.0075 Ω
封装参数
安装方式 Surface Mount
引脚数 2
封装 SMD
外形尺寸
长度 22.3 mm
宽度 15.3 mm
高度 7.8 mm
封装 SMD
物理参数
工作温度 -40℃ ~ 125℃
其他
产品生命周期 Active
包装方式 Cut Tape CT
符合标准
RoHS标准 RoHS Compliant
含铅标准 Lead Free
REACH SVHC标准 No SVHC
REACH SVHC版本 2016/06/20

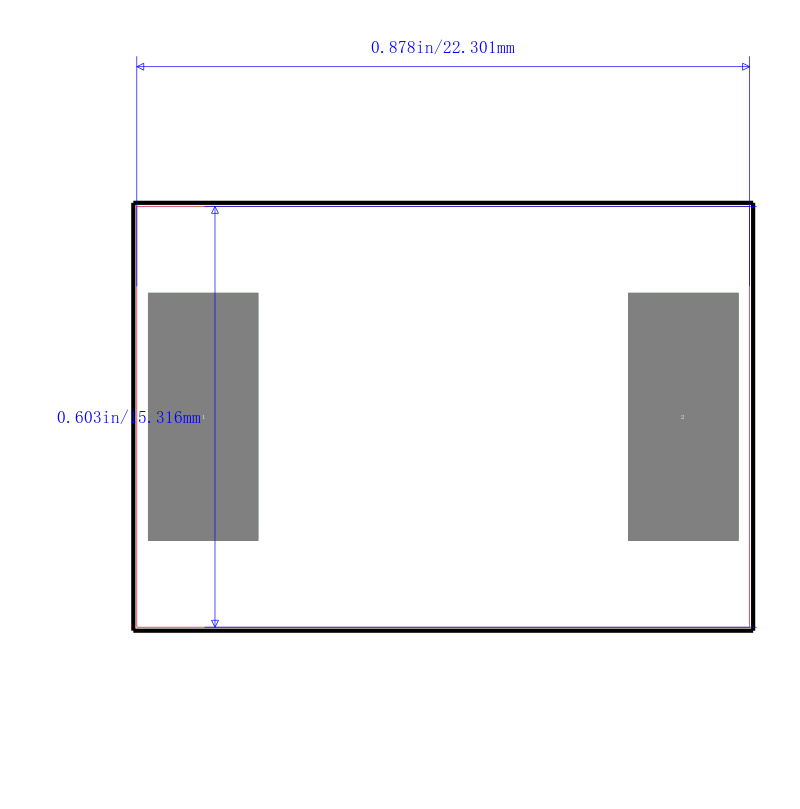

SDR2207-2R2ML引脚图与封装图
