SB1H100-E3/54概述

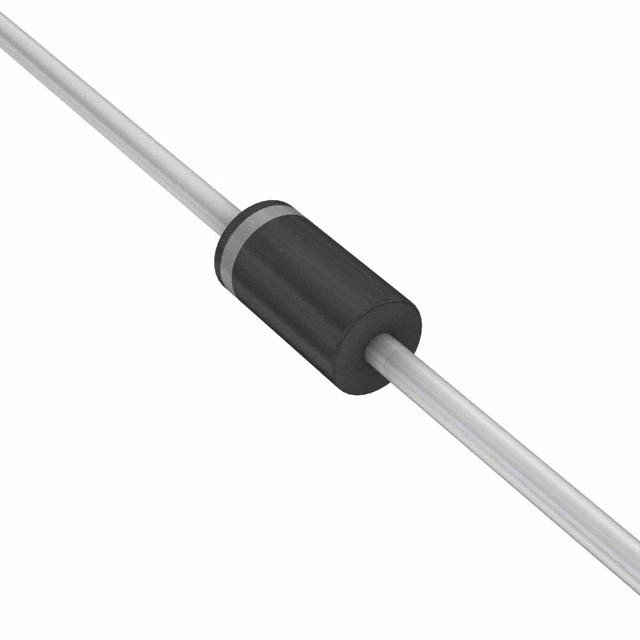

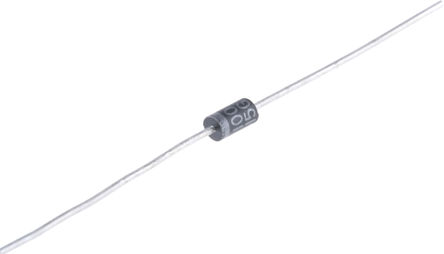

VISHAY SB1H100-E3/54 小信号肖特基二极管, 单, 100 V, 1 A, 860 mV, 50 A, 175 °C

Diode Schottky 100V 1A Through Hole DO-204AL DO-41

得捷:
DIODE SCHOTTKY 100V 1A DO204AL

贸泽:
肖特基二极管与整流器 100 Volt 1.0 Amp 50 Amp IFSM

艾睿:
Diode Schottky 100V 1A 2-Pin DO-204AL T/R

安富利:
Diode Schottky 100V 1A 2-Pin DO-204AL T/R

SB1H100-E3/54中文资料参数规格

技术参数

针脚数 2

正向电压 770mV @1A

正向电流 1 A

最大正向浪涌电流（Ifsm） 50 A

正向电压Max 860 mV

正向电流Max 1 A

工作温度Max 175 ℃

工作温度Min -55 ℃

工作结温 175℃ Max

封装参数

安装方式 Through Hole

引脚数 2

封装 DO-204AL

外形尺寸

长度 5.2 mm

宽度 2.7 mm

高度 2.7 mm

封装 DO-204AL

物理参数

工作温度 -55℃ ~ 175℃

其他

产品生命周期 Active

包装方式 Cut Tape CT

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

数据手册

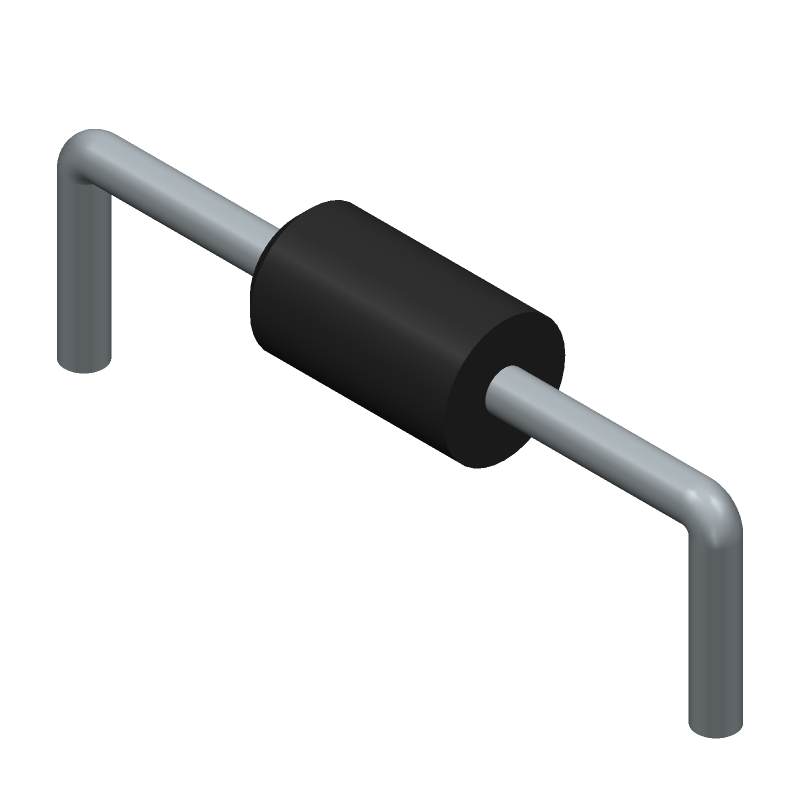

SB1H100-E3/54引脚图与封装图

在线购买SB1H100-E3/54

型号： SB1H100-E3/54

描述：VISHAY SB1H100-E3/54 小信号肖特基二极管, 单, 100 V, 1 A, 860 mV, 50 A, 175 °C

替代型号SB1H100-E3/54

型号/品牌	代替类型	替代型号对比
SB1H100-E3/54 Vishay Semiconductor 威世	当前型号	当前型号
SB1H100-E3/73 威世	类似代替	SB1H100-E3/54和SB1H100-E3/73的区别
VS-MBR1100TR 威世	类似代替	SB1H100-E3/54和VS-MBR1100TR的区别
MBR1100RLG 安森美	功能相似	SB1H100-E3/54和MBR1100RLG的区别
