VISHAY S2M-E3/52T 快速/超快功率二极管, 单, 1 kV, 1.5 A, 1.15 V, 2 µs, 50 A

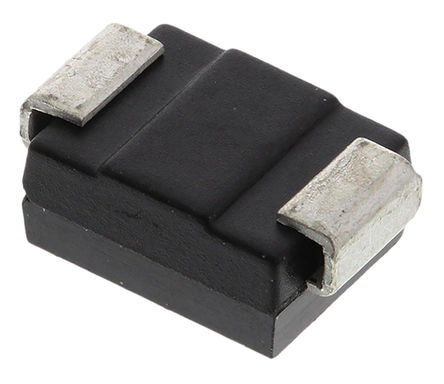

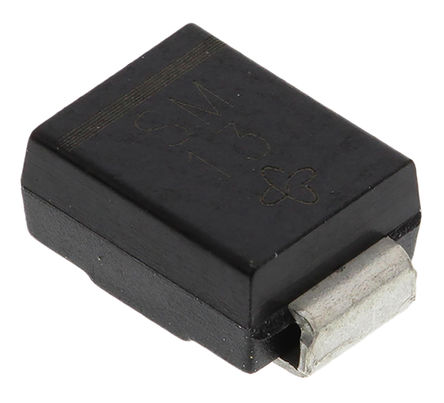

The is a surface-mount Glass-passivated Rectifier with solderable matte tin-plated terminals. It is suitable for use in general purpose rectification of power supplies, inverters, converters and free-wheeling diodes.
- .
- Colour band denotes cathode end
- .
- Low-profile package
- .
- Ideal for automated placement
- .
- Low forward voltage drop
- .
- Low leakage current
- .
- High forward surge capability
- .
- Meets MSL level 1 as per J-STD-020, LF maximum peak of 260°C
- .
- AEC-Q101 qualified
- .
- UL94V-0 Flammability rating
额定电压DC 1.00 kV
额定电流 1.50 A
电容 16.0 pF
输出电流 ≤1.50 A
正向电压 1.15 V
极性 Standard
反向恢复时间 2 µs
正向电流 1.5 A
最大正向浪涌电流（Ifsm） 50 A
正向电压Max 1.15 V
正向电流Max 1.5 A
工作温度Max 150 ℃
工作温度Min -55 ℃
工作结温Max 150 ℃
安装方式 Surface Mount
引脚数 2

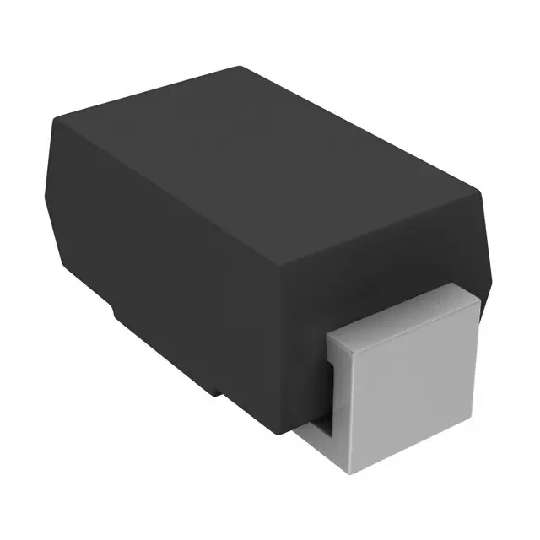

封装 DO-214AA-2
长度 4.57 mm
宽度 3.94 mm
高度 2.24 mm
封装 DO-214AA-2
工作温度 -55℃ ~ 150℃
产品生命周期 Active
包装方式 Tape & Reel TR
制造应用 Automotive, Power Management, Communications & Networking, Consumer Electronics, Commercial
RoHS标准 RoHS Compliant
含铅标准 Lead Free
| 型号/品牌 | 代替类型 | 替代型号对比 |
|---|---|---|
S2M-E3/52T Vishay Semiconductor 威世 | 当前型号 | 当前型号 |
S3M-E3/57T 威世 | 类似代替 | S2M-E3/52T和S3M-E3/57T的区别 |
S2M-E3/5BT 威世 | 类似代替 | S2M-E3/52T和S2M-E3/5BT的区别 |
S2K-E3/52T 威世 | 类似代替 | S2M-E3/52T和S2K-E3/52T的区别 |
