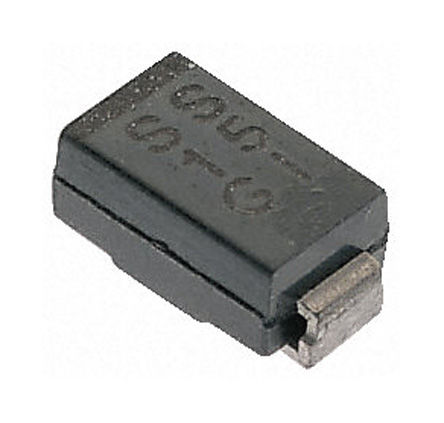

S1G-E3/5AT概述

1A，高达 450V采用工业标准封装类型的多用途、高效标准恢复功率二极管。### 二极管和整流器，Vishay Semiconductor

The is a surface-mount Glass-passivated Rectifier with matte tin-plated solderable leads. It is suitable for use in general-purpose rectification of power supplies, inverters, converters and freewheeling diodes.

.: Ideal for automated placement

.: Glass-passivated pallet chip junction

.: Low forward voltage drop

.: Low leakage current

.: High forward surge capability

S1G-E3/5AT中文资料参数规格

技术参数

针脚数 2

正向电压 1.1V @1A

反向恢复时间 1.8 µs

正向电流 1 A

最大正向浪涌电流（Ifsm） 30 A

正向电压Max 1.1 V

正向电流Max 1 A

工作温度Max 150 ℃

工作温度Min -55 ℃

封装参数

安装方式 Surface Mount

引脚数 2

封装 DO-214AC-2

外形尺寸

长度 4.5 mm

宽度 2.79 mm

高度 2.29 mm

封装 DO-214AC-2

物理参数

工作温度 -55℃ ~ 150℃

其他

产品生命周期 Active

包装方式 Cut Tape CT

制造应用 Automotive, Industrial, Consumer Electronics, Communications & Networking, Commercial

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

海关信息

ECCN代码 EAR99

数据手册

在线购买S1G-E3/5AT

型号： S1G-E3/5AT

制造商： Vishay Semiconductor 威世

描述：1A，高达 450V 采用工业标准封装类型的多用途、高效标准恢复功率二极管。 ### 二极管和整流器，Vishay Semiconductor
