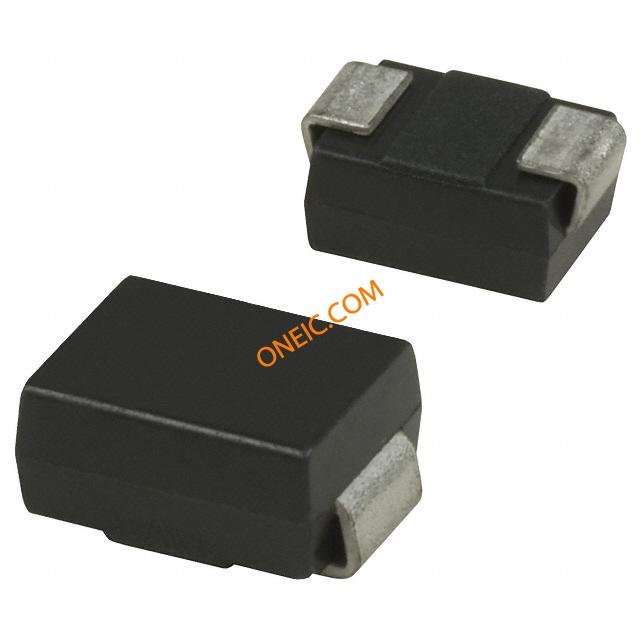

S2M概述
FAIRCHILD SEMICONDUCTOR S2M 标准功率二极管, 单, 1 kV, 2 A, 1.15 V, 2 µs, 50 A
The is a General Purpose Rectifier with glass passivated junction. High current capability.
- .
- 2.35W Maximum power dissipation
- .
- 53°C/W Junction-to-ambient thermal resistance
- .
- 30pF Typical total capacitance
- .
- 2µs Fast response
S2M中文资料参数规格
技术参数
额定电压DC 1.00 kV
额定电流 2.00 A
电容 30.0 pF
输出电流 ≤2.00 A
正向电压 1.15 V
极性 Standard
耗散功率 2.35 W
热阻 53℃/W RθJA
反向恢复时间 2 µs
正向电流 2 A
最大正向浪涌电流（Ifsm） 50 A
正向电压Max 1.15 V
正向电流Max 2 A
工作温度Max 150 ℃
工作温度Min -65 ℃
工作结温Max 150 ℃
封装参数
安装方式 Surface Mount
引脚数 2
封装 DO-214AA
外形尺寸
长度 4.75 mm
宽度 3.95 mm
高度 2.45 mm
封装 DO-214AA
物理参数
工作温度 -65℃ ~ 150℃
其他
产品生命周期 Active
包装方式 Tape & Reel TR
符合标准
RoHS标准 RoHS Compliant
含铅标准 Lead Free
REACH SVHC标准 No SVHC
REACH SVHC版本 2015/06/15
海关信息
ECCN代码 EAR99
