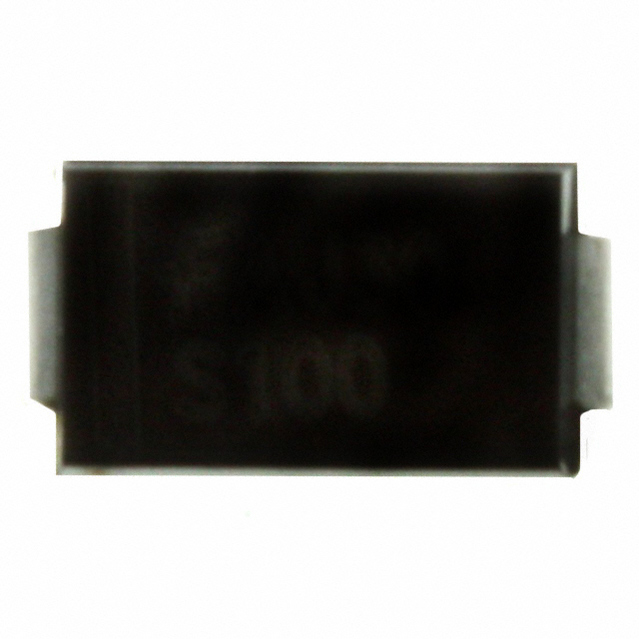

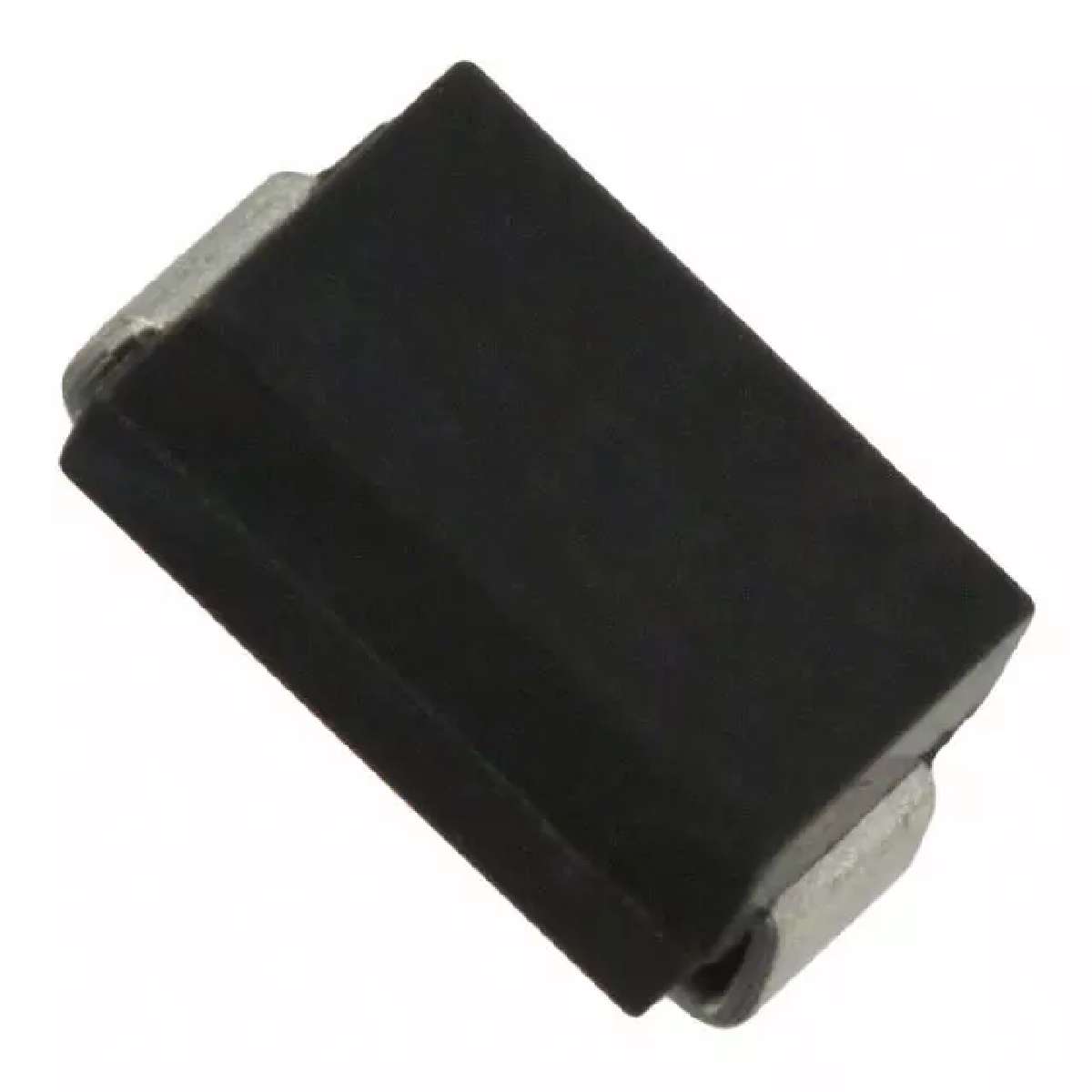

FAIRCHILD SEMICONDUCTOR S100 肖特基整流器, 单, 100 V, 1 A, DO-214AC, 2 引脚, 850 mV
The is a Schottky Barrier Rectifier exclusively suits for free-wheeling, secondary rectification and reverse polarity protection applications. The SS series is a high efficiency, low-power loss general-propose Schottky rectifier. The clip bonded leg structure provides high-thermal performance and low electrical resistance.
- .
- Colour band denotes cathode
- .
- Glass-passivated junction
- .
- High-current capability, low VF
额定电压DC 100 V
额定电流 1.00 A
输出电流 ≤1.00 A
针脚数 2
正向电压 850mV @1A
极性 Standard
热阻 88℃/W RθJA
正向电流 1 A
最大正向浪涌电流（Ifsm） 40 A
正向电压Max 850 mV
正向电流Max 1 A
工作温度Max 125 ℃
工作温度Min -65 ℃
工作结温Max 125 ℃
安装方式 Surface Mount
引脚数 2
封装 DO-214AC
长度 4.75 mm
宽度 2.95 mm
高度 2.2 mm
封装 DO-214AC
工作温度 -65℃ ~ 125℃
产品生命周期 Active
包装方式 Tape & Reel TR
RoHS标准 RoHS Compliant
含铅标准 Lead Free
REACH SVHC标准 No SVHC
REACH SVHC版本 2015/06/15
ECCN代码 EAR99
| 型号/品牌 | 代替类型 | 替代型号对比 |
|---|---|---|
S100 Fairchild 飞兆/仙童 | 当前型号 | 当前型号 |
B1100LB-13-F 美台 | 功能相似 | S100和B1100LB-13-F的区别 |
B1100B-13-F 美台 | 功能相似 | S100和B1100B-13-F的区别 |
SS110-TP 美微科 | 功能相似 | S100和SS110-TP的区别 |
