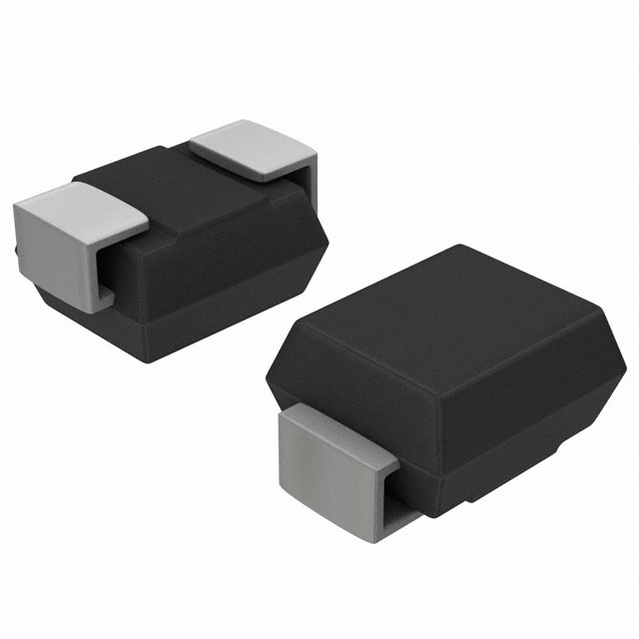

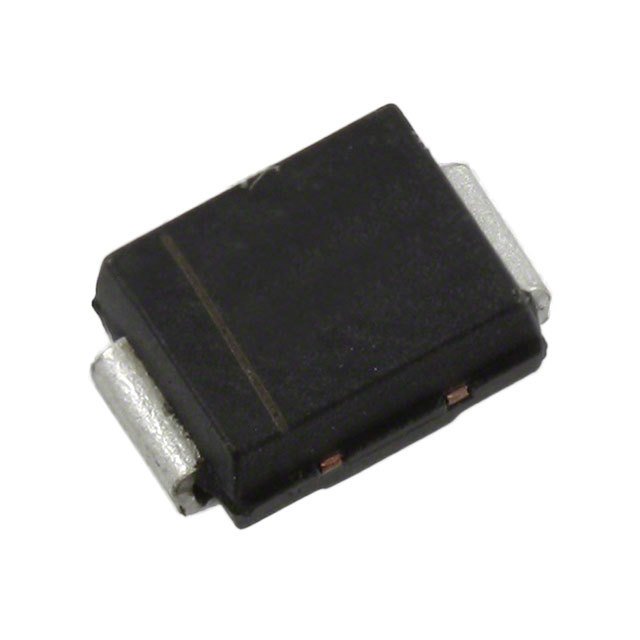

SMBJ15CA图片1
SMBJ15CA图片2
SMBJ15CA图片3
SMBJ15CA图片4
SMBJ15CA图片5
SMBJ15CA图片6
SMBJ15CA图片7
SMBJ15CA图片8
SMBJ15CA图片9
SMBJ15CA图片10
SMBJ15CA图片11
SMBJ15CA图片12
SMBJ15CA图片13
SMBJ15CA图片14
SMBJ15CA图片15
SMBJ15CA图片16
SMBJ15CA图片17
SMBJ15CA图片18
SMBJ15CA图片19
SMBJ15CA图片20
SMBJ15CA概述

BOURNS  SMBJ15CA  二极管, 15V, DO-214AA, 整卷

SMBJ 系列 600W TVS ,双向


欧时:
TVS 二极管 Bourns SMBJ15CA 双向, 600W, 2针 DO-214AA SMB封装


得捷:
TVS DIODE 15VWM 24.4VC SMB


立创商城:
Vrwm:15V 600W


艾睿:
Diode TVS Single Bi-Dir 15V 600W 2-Pin SMB T/R


安富利:
Diode TVS Single Bi-Dir 15V 600W 2-Pin SMB


Chip1Stop:
Diode TVS Single Bi-Dir 15V 600W 2-Pin SMB


Verical:
TVS Diode Single Bi-Dir 15V 600W 2-Pin SMB T/R


Newark:
# BOURNS  SMBJ15CA  Transient Voltage Suppressor, TVS, SMBJ Series, Bidirectional, 15 V, DO-214AA, 2, 16.7 V


MASTER:
ESD Suppressors / TVS Diodes - 15V - 600W - 2-Pin - DO-214AA - Surface Mount.


Online Components:
Diode TVS Single Bi-Dir 15V 600W 2-Pin SMB T/R


Electro Sonic:
ESD Suppressors / TVS Diodes - 15V - 600W - 2-Pin - DO-214AA - Surface Mount.


SMBJ15CA中文资料参数规格
技术参数

工作电压 3.5 V

电路数 1

针脚数 2

钳位电压 24.4 V

测试电流 1 mA

最大反向击穿电压 19.2 V

最大正向浪涌电流(Ifsm) 100 A

脉冲峰值功率 600 W

最小反向击穿电压 16.7 V

击穿电压 16.7 V

正向电压Max 3.5 V

工作温度Max 150 ℃

工作温度Min -55 ℃

工作结温 -55℃ ~ 150℃

封装参数

安装方式 Surface Mount

引脚数 2

封装 DO-214AA

外形尺寸

长度 4.57 mm

宽度 3.94 mm

高度 2.2 mm

封装 DO-214AA

物理参数

工作温度 -55℃ ~ 150℃

其他

产品生命周期 Active

包装方式 Tape & Reel TR

制造应用 工业, 通信与网络, 成像, 通用, 视频和目视, 计算机和计算机周边

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC标准 No SVHC

REACH SVHC版本 2016/06/20

海关信息

HTS代码 8541100080

香港进出口证 NLR

数据手册

SMBJ15CA引脚图与封装图
SMBJ15CA引脚图

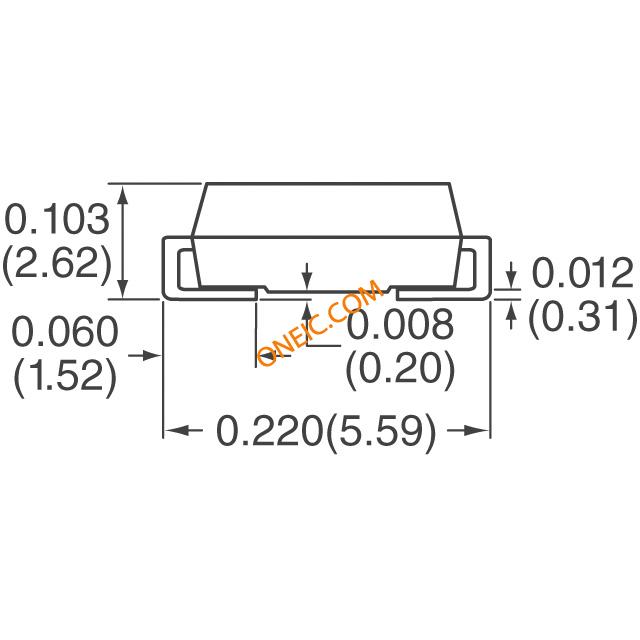

SMBJ15CA封装图

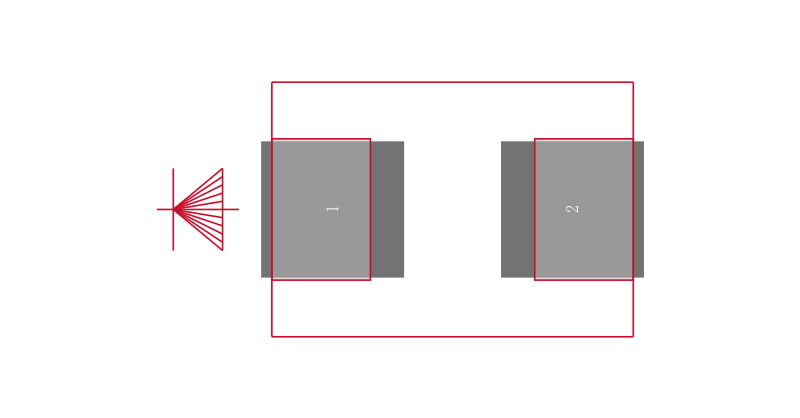

SMBJ15CA封装焊盘图
在线购买SMBJ15CA
型号: SMBJ15CA
制造商: Bourns J.W. Miller 伯恩斯
描述:BOURNS  SMBJ15CA  二极管, 15V, DO-214AA, 整卷
替代型号SMBJ15CA
型号/品牌 代替类型 替代型号对比

SMBJ15CA

Bourns J.W. Miller 伯恩斯

当前型号

当前型号

SMBJ16CA

伯恩斯

类似代替

SMBJ15CA和SMBJ16CA的区别

1SMB15CAT3G

安森美

功能相似

SMBJ15CA和1SMB15CAT3G的区别

SMBJ15CA-TR

意法半导体

功能相似

SMBJ15CA和SMBJ15CA-TR的区别
