74LVC 系列总线收发器，Texas InstrumentsTexas Instruments 74LVC 系列低电压 CMOS 逻辑 IC 的总线接收器系列。 74LVC 系列使用硅门 CMOS 技术，设计用于在 3.3V 下工作，与 5V 系统相比可明显降低功耗。工作电压：1.65 至 3.6V 5V 容差的输入 兼容性：输入 LVTTL/TTL，输出 LVCMOS 按 JESD 17标准，闩锁效应性能超过 250 mA ESD 保护超过 JESD 22 ### 74LVC 系列
74LVC 系列总线收发器，Texas Instruments
Texas Instruments 74LVC 系列低电压 CMOS 逻辑 IC 的总线接收器系列。 74LVC 系列使用硅门 CMOS 技术，设计用于在 3.3V 下工作，与 5V 系统相比可明显降低功耗。
工作电压：1.65 至 3.6V
5V 容差的输入
兼容性：输入 LVTTL/TTL，输出 LVCMOS
按 JESD 17标准，闩锁效应性能超过 250 mA
ESD 保护超过 JESD 22
得捷:
IC TXRX NON-INVERT 3.6V 20SOIC
欧时:

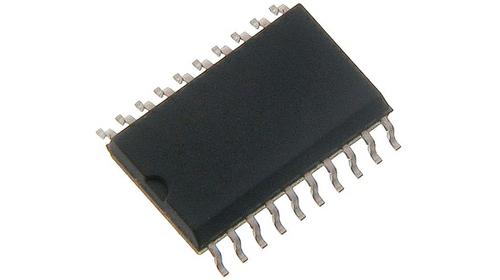

Texas Instruments SN74LVC245ADW 8位 非反相 总线收发器, 20引脚 SOIC封装
德州仪器TI:
Octal Bus Transceiver With 3-State Outputs
贸泽:
Bus Transceivers Tri-State Octal Bus
e络盟:
收发器, 74LVC245, 1.65 V至3.6 V, SOIC-20
艾睿:
Bus XCVR Single 8-CH 3-ST 20-Pin SOIC Tube
安富利:
Bus XCVR Single 8-CH 3-ST 20-Pin SOIC Tube
Chip1Stop:
Bus XCVR Single 8-CH 3-ST 20-Pin SOIC Tube
Verical:
Bus XCVR Single 8-CH 3-ST 20-Pin SOIC Tube
Newark:
# TEXAS INSTRUMENTS SN74LVC245ADW Transceiver, 74LVC245, 1.65 V to 3.6 V, SOIC-20
电源电压DC 2.00V ~ 3.60V
输出接口数 8
电路数 8
通道数 8
针脚数 20
位数 8
传送延迟时间 6.50 ns
电压波节 3.30 V, 2.70 V, 2.50 V, 1.80 V
逻辑门个数 8
输出电流驱动 -1.00 mA
输入数 1
工作温度Max 85 ℃
工作温度Min -40 ℃
电源电压 1.65V ~ 3.6V
电源电压Max 3.6 V
电源电压Min 1.65 V
安装方式 Surface Mount
引脚数 20
封装 SOIC-20
长度 12.8 mm
宽度 7.52 mm
高度 2.35 mm
封装 SOIC-20
工作温度 -40℃ ~ 125℃ TA
产品生命周期 Active
包装方式 Tube
RoHS标准 RoHS Compliant
含铅标准 Lead Free
REACH SVHC标准 No SVHC
REACH SVHC版本 2015/06/15
ECCN代码 EAR99
| 型号/品牌 | 代替类型 | 替代型号对比 |
|---|---|---|
SN74LVC245ADW TI 德州仪器 | 当前型号 | 当前型号 |
SN74LVC245ADWR 德州仪器 | 完全替代 | SN74LVC245ADW和SN74LVC245ADWR的区别 |
SN74LVC245ADWRG4 德州仪器 | 类似代替 | SN74LVC245ADW和SN74LVC245ADWRG4的区别 |
SN74LVC245ADWG4 德州仪器 | 类似代替 | SN74LVC245ADW和SN74LVC245ADWG4的区别 |
