8位移位3态输出
设备含有一个8位串进并出的,适合8位D型存储寄存器. 这一存储寄存器有着并行3态输出. 分离的时钟可同时用于移位和存储寄存器. 这一移位寄存器含直接覆盖清除SRCLR输入,串行SER 输入,和串行输出用于及联. 当驱动输出OE输入值高时, 输出为高阻抗状态.移位寄存时钟SRCLK和存储寄存时钟RCLK都为正边沿触发. 如果两个时钟连接时, 移位寄存时钟脉冲通常先于存储寄存时钟.
- .
- 8位串进并出移位
- .
- 宽运行电压范围: 2V至6V
- .
- 高电流3态输出, 可驱动高达15 LSTTL负载
- .
- 低功率消耗: 最大80µA.
- .
- ±6-mA输出驱动, 5V
- .
- 低输入电流: 最大1µA
- .
- 移位寄存器可直接清除
数字逻辑电平 CMOS
电源电压DC 2.00V ~ 6.00V
工作电压 2V ~ 6V
输出接口数 9
电路数 1
针脚数 16
位数 8
电压波节 6.00 V, 5.00 V, 2.00 V
输出电流驱动 -1.00 mA
输入数 1
工作温度Max 85 ℃
工作温度Min -40 ℃
电源电压 2V ~ 6V
电源电压Max 6 V
电源电压Min 2 V
安装方式 Through Hole
引脚数 16
封装 PDIP-16
长度 19.3 mm
宽度 6.35 mm
高度 4.57 mm
封装 PDIP-16
工作温度 -40℃ ~ 85℃
产品生命周期 Active
包装方式 Tube
制造应用 嵌入式设计与开发, 时钟与计时, 消费电子产品
RoHS标准 RoHS Compliant
含铅标准 Lead Free
REACH SVHC标准 No SVHC
ECCN代码 EAR99
| 型号/品牌 | 代替类型 | 替代型号对比 |
|---|---|---|

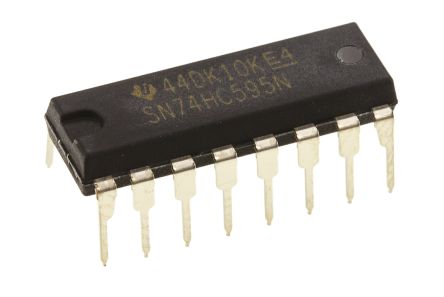

SN74HC595N TI 德州仪器 | 当前型号 | 当前型号 |
SN74HC595DW 德州仪器 | 完全替代 | SN74HC595N和SN74HC595DW的区别 |
SN74HC595NG4 德州仪器 | 完全替代 | SN74HC595N和SN74HC595NG4的区别 |
SN74HC595DR 德州仪器 | 类似代替 | SN74HC595N和SN74HC595DR的区别 |
