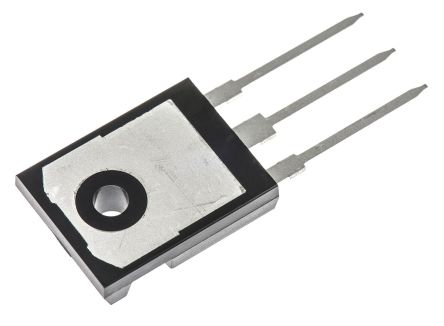

STMICROELECTRONICS STGW35NB60SD 单晶体管, IGBT, 70 A, 1.7 V, 200 W, 600 V, TO-247, 3 引脚
IGBT 分立,STMicroelectronics
### IGBT 分立件和模块,STMicroelectronics
绝缘栅级双极性或 IGBT 是一种三端子功率半导体设备,以高效和快速切换著称。 IGBT 通过将用于控制输入的隔离栅极 FET 和用作开关的双极性功率晶体管组合在单个设备中,将 MOSFET 的简单栅极驱动特性与双极性晶体管的高电流和低饱和电压能力组合在一起。
得捷:
IGBT 600V 70A 200W TO247
欧时:
### IGBT 分立,STMicroelectronics### IGBT 分立件和模块,STMicroelectronics绝缘栅级双极性晶体管或 IGBT 是一种三端子功率半导体设备,以高效和快速切换著称。 IGBT 通过将用于控制输入的隔离栅极 FET 和用作开关的双极性功率晶体管组合在单个设备中,将 MOSFET 的简单栅极驱动特性与双极性晶体管的高电流和低饱和电压能力组合在一起。
贸泽:
IGBT 晶体管 N Ch 35A 600V
e络盟:
单晶体管, IGBT, 70 A, 1.7 V, 200 W, 600 V, TO-247, 3 引脚
艾睿:
Trans IGBT Chip N-CH 600V 70A 200000mW 3-Pin3+Tab TO-247 Tube
安富利:
Trans IGBT Chip N-CH 600V 70A 3-Pin3+Tab TO-247 Tube
富昌:
STGW35NB Series 600 V 35 A N-Channel Low Drop PowerMESH™ IGBT - TO-247
Chip1Stop:
Trans IGBT Chip N-CH 600V 70A 3-Pin3+Tab TO-247 Tube
TME:
Transistor: IGBT; 600V; 35A; 200W; TO247-3
Verical:
Trans IGBT Chip N-CH 600V 70A 200000mW 3-Pin3+Tab TO-247 Tube
Newark:
# STMICROELECTRONICS STGW35NB60SD IGBT Single Transistor, 70 A, 1.7 V, 200 W, 600 V, TO-247, 3 Pins
额定电压DC 600 V
额定电流 35.0 A
针脚数 3
极性 N-Channel
耗散功率 200 W
漏源极电压Vds 600 V
连续漏极电流Ids 70.0 A
上升时间 70 ns
击穿电压集电极-发射极 600 V
反向恢复时间 44 ns
额定功率Max 200 W
工作温度Max 150 ℃
工作温度Min -55 ℃
耗散功率Max 200 W
安装方式 Through Hole
引脚数 3
封装 TO-247-3
长度 15.75 mm
宽度 5.15 mm
高度 20.15 mm
封装 TO-247-3
工作温度 -55℃ ~ 150℃ TJ
产品生命周期 Active
包装方式 Tube
制造应用 电机驱动与控制, 电源管理, Power Management, 维护与修理, 照明, Maintenance & Repair, Lighting, Motor Drive & Control
RoHS标准 RoHS Compliant
含铅标准 Lead Free
REACH SVHC标准 No SVHC
REACH SVHC版本 2015/12/17
ECCN代码 EAR99
型号/品牌 | 代替类型 | 替代型号对比 |
---|---|---|
STGW35NB60SD ST Microelectronics 意法半导体 | 当前型号 | 当前型号 |
IRG4PC50SDPBF 国际整流器 | 类似代替 | STGW35NB60SD和IRG4PC50SDPBF的区别 |
HGTG20N60A4 飞兆/仙童 | 功能相似 | STGW35NB60SD和HGTG20N60A4的区别 |
HGTG20N60A4D 飞兆/仙童 | 功能相似 | STGW35NB60SD和HGTG20N60A4D的区别 |
