SN75453BPSR

SN75453BPSR图片1
SN75453BPSR图片2
SN75453BPSR图片3

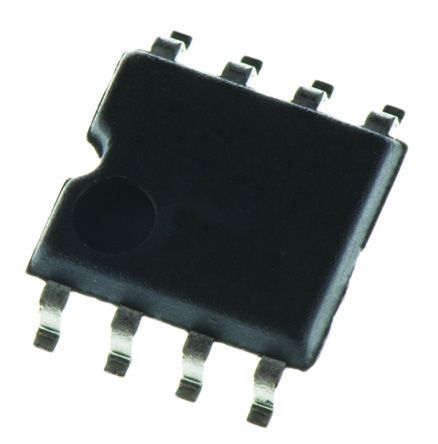

SN75453BPSR图片4
SN75453BPSR图片5
SN75453BPSR图片6
SN75453BPSR图片7
SN75453BPSR图片8
SN75453BPSR图片9
SN75453BPSR图片10
SN75453BPSR概述

Texas Instruments### Darlington 晶体管驱动器,执行器外围设备驱动器

外围驱动器,Texas Instruments

### 达林顿晶体管驱动器


得捷:
IC PERIPHERAL DRIVER 5.25V 8SO


立创商城:
SN75453BPSR


德州仪器TI:
30-V Dual output driver with OR logic inputs


欧时:
### 外围驱动器,Texas Instruments### 达林顿晶体管驱动器


贸泽:
缓冲器和线路驱动器 Dual Hi Current Peripheral Drivers


艾睿:
Pref DRVR Dual 4.75V to 5.25V 8-Pin SOP T/R


安富利:
Pref DRVR Dual 4.75V to 5.25V 8-Pin SOP T/R


Chip1Stop:
Pref DRVR Dual 4.75V to 5.25V 8-Pin SOP T/R


Verical:
Pref DRVR Dual 4.75V to 5.25V 8-Pin SOP T/R


Win Source:
IC DUAL PERIPHERAL DRVR 8SO


SN75453BPSR中文资料参数规格
技术参数

电源电压DC 4.75V min

上升/下降时间 5ns, 7ns

输出电压 30.0 V

输出电流 300 mA

供电电流 68 mA

驱动器/包 2

输入电压Max 5.5 V

工作温度Max 70 ℃

工作温度Min 0 ℃

电源电压 4.75V ~ 5.25V

输入电压 5.5 V

封装参数

安装方式 Surface Mount

引脚数 8

封装 SOP-8

外形尺寸

长度 6.2 mm

宽度 5.3 mm

高度 1.95 mm

封装 SOP-8

物理参数

工作温度 0℃ ~ 70℃ TA

其他

产品生命周期 Active

包装方式 Tape & Reel TR

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

数据手册

SN75453BPSR引脚图与封装图
SN75453BPSR引脚图
SN75453BPSR封装图
SN75453BPSR封装焊盘图
在线购买SN75453BPSR
型号: SN75453BPSR
制造商: TI 德州仪器
描述:Texas Instruments ### Darlington 晶体管驱动器,执行器外围设备驱动器
替代型号SN75453BPSR
型号/品牌 代替类型 替代型号对比

SN75453BPSR

TI 德州仪器

当前型号

当前型号

SN75453BPSRE4

德州仪器

完全替代

SN75453BPSR和SN75453BPSRE4的区别
