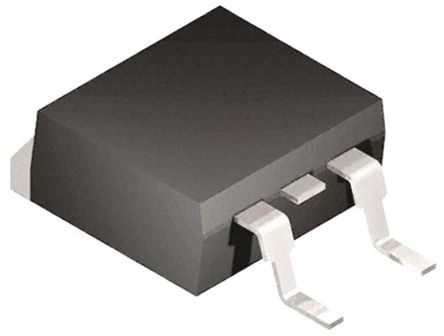

STMICROELECTRONICS STGB18N40LZT4 单晶体管, IGBT, 30 A, 1.35 V, 150 W, 390 V, TO-263, 3 引脚
IGBT 分立,STMicroelectronics
### IGBT 分立件和模块,STMicroelectronics
绝缘栅级双极性或 IGBT 是一种三端子功率半导体设备,以高效和快速切换著称。 IGBT 通过将用于控制输入的隔离栅极 FET 和用作开关的双极性功率晶体管组合在单个设备中,将 MOSFET 的简单栅极驱动特性与双极性晶体管的高电流和低饱和电压能力组合在一起。
得捷:
IGBT 420V 30A 150W D2PAK
欧时:
### IGBT 分立,STMicroelectronics### IGBT 分立件和模块,STMicroelectronics绝缘栅级双极性晶体管或 IGBT 是一种三端子功率半导体设备,以高效和快速切换著称。 IGBT 通过将用于控制输入的隔离栅极 FET 和用作开关的双极性功率晶体管组合在单个设备中,将 MOSFET 的简单栅极驱动特性与双极性晶体管的高电流和低饱和电压能力组合在一起。
立创商城:
STGB18N40LZT4
贸泽:
IGBT 晶体管 EAS 180 mJ-400 V
e络盟:
单晶体管, IGBT, 30 A, 1.35 V, 150 W, 390 V, TO-263 D2PAK, 3 引脚
艾睿:
This STGB18N40LZT4 IGBT transistor from STMicroelectronics is an electronic switch that can handle large currents with very little gate current drive. Its maximum power dissipation is 150000 mW. It has a maximum collector emitter voltage of 360 V. In order to ensure safe delivery and enable quick mounting of this component after delivery, it will be encased in tape and reel packaging during shipment. It is made in a single configuration. This IGBT transistor has a minimum operating temperature of -55 °C and a maximum of 175 °C.
安富利:
Trans IGBT Chip N-CH 360V 30A 3-Pin2+Tab D2PAK T/R
富昌:
D2PAK
Chip1Stop:
Trans IGBT Chip N-CH 360V 30A Automotive 3-Pin2+Tab D2PAK T/R
Verical:
Trans IGBT Chip N-CH 360V 30A 150000mW Automotive 3-Pin2+Tab D2PAK T/R
DeviceMart:
IGBT 400V 30A D2PAK
针脚数 3
耗散功率 150 W
输入电容 490 pF
击穿电压集电极-发射极 420 V
热阻 62.5 ℃/W
额定功率Max 150 W
工作温度Max 175 ℃
工作温度Min -55 ℃
耗散功率Max 150 W
安装方式 Surface Mount
引脚数 3
封装 TO-263-3
长度 10.4 mm
宽度 9.35 mm
高度 4.6 mm
封装 TO-263-3
工作温度 -55℃ ~ 175℃ TJ
产品生命周期 Active
包装方式 Tape & Reel TR
制造应用 车用, Power Management, Automotive, 电源管理
RoHS标准 RoHS Compliant
含铅标准 Lead Free
REACH SVHC标准 No SVHC
REACH SVHC版本 2015/12/17
ECCN代码 EAR99
型号/品牌 | 代替类型 | 替代型号对比 |
---|---|---|
STGB18N40LZT4 ST Microelectronics 意法半导体 | 当前型号 | 当前型号 |
IRGS14C40LPBF 国际整流器 | 功能相似 | STGB18N40LZT4和IRGS14C40LPBF的区别 |
