STGP10NB60S概述

STMICROELECTRONICS  STGP10NB60S  单晶体管, IGBT, 29 A, 1.35 V, 80 W, 600 V, TO-220, 3 引脚

IGBT - 通孔 TO-220AB


得捷:
IGBT 600V 29A 80W TO220


贸泽:
IGBT 晶体管 N-Ch 600 Volt 10 Amp


e络盟:
单晶体管, IGBT, 29 A, 1.35 V, 80 W, 600 V, TO-220, 3 引脚


艾睿:
Trans IGBT Chip N-CH 600V 29A 80000mW 3-Pin3+Tab TO-220AB Tube


安富利:
Trans IGBT Chip N-CH 600V 29A 3-Pin3+Tab TO-220 Tube


Chip1Stop:
Trans IGBT Chip N-CH 600V 29A 80000mW 3-Pin3+Tab TO-220 Tube


Verical:
Trans IGBT Chip N-CH 600V 29A 80000mW 3-Pin3+Tab TO-220AB Tube


Newark:
IGBT Single Transistor, 29 A, 1.35 V, 80 W, 600 V, TO-220, 3


儒卓力:
**IGBT 600V 20A 1.7V TO220-3 **


DeviceMart:
IGBT N-CHAN 10A 600V TO-220


STGP10NB60S中文资料参数规格
技术参数

额定电压DC 600 V

额定电流 10.0 A

针脚数 3

极性 N-Channel

耗散功率 80 W

漏源极电压Vds 600 V

连续漏极电流Ids 10.0 A

击穿电压集电极-发射极 600 V

额定功率Max 80 W

工作温度Max 150 ℃

工作温度Min -55 ℃

耗散功率Max 80000 mW

封装参数

安装方式 Through Hole

引脚数 3

封装 TO-220-3

外形尺寸

长度 10.4 mm

宽度 4.6 mm

高度 9.15 mm

封装 TO-220-3

物理参数

工作温度 -55℃ ~ 150℃ TJ

其他

产品生命周期 Active

包装方式 Tube

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC标准 No SVHC

REACH SVHC版本 2015/12/17

海关信息

ECCN代码 EAR99

数据手册

STGP10NB60S引脚图与封装图

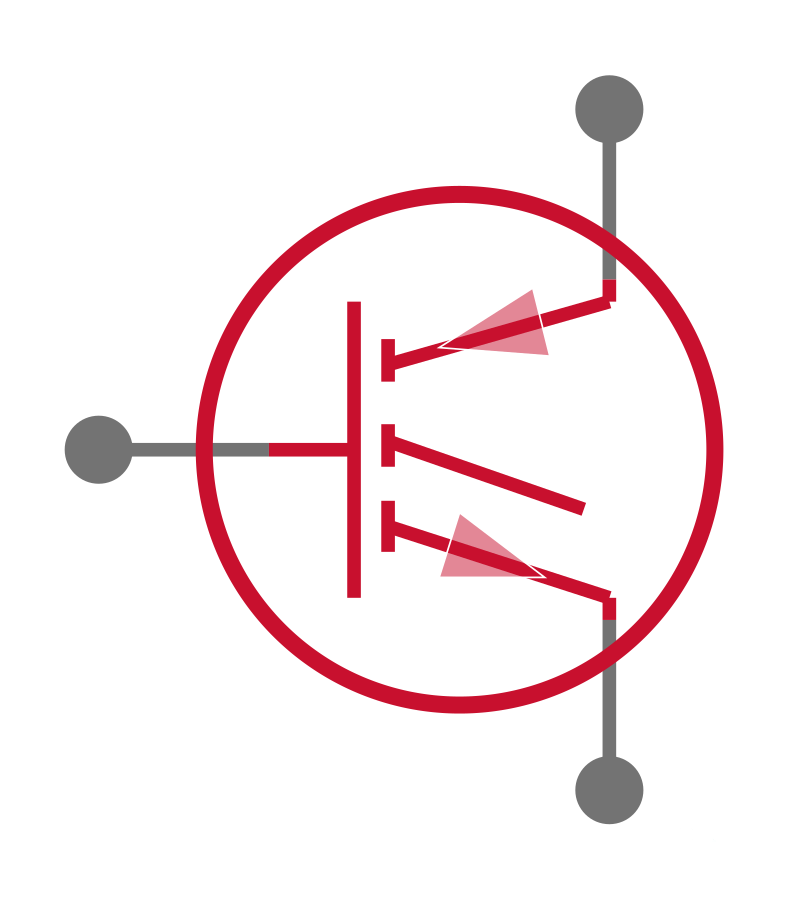

STGP10NB60S引脚图
STGP10NB60S封装图
STGP10NB60S封装焊盘图
在线购买STGP10NB60S
型号: STGP10NB60S
描述:STMICROELECTRONICS  STGP10NB60S  单晶体管, IGBT, 29 A, 1.35 V, 80 W, 600 V, TO-220, 3 引脚
