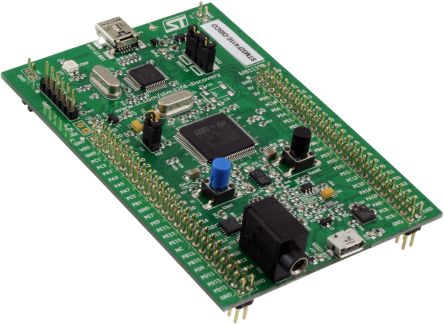

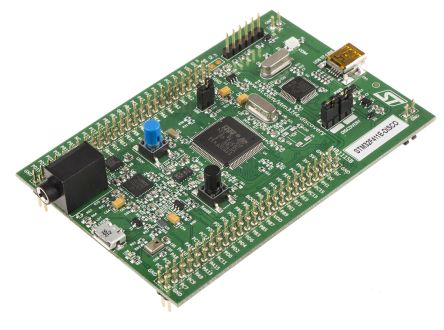

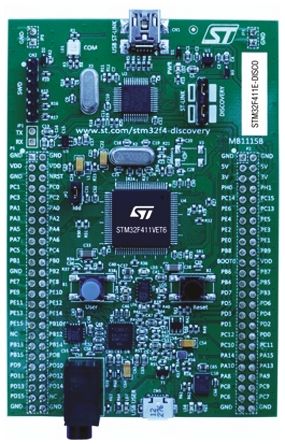

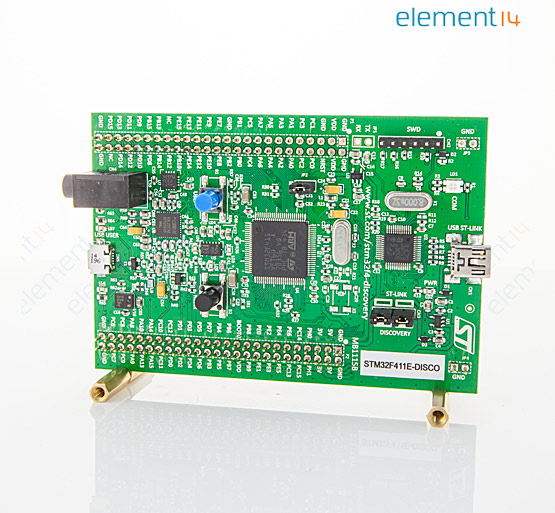

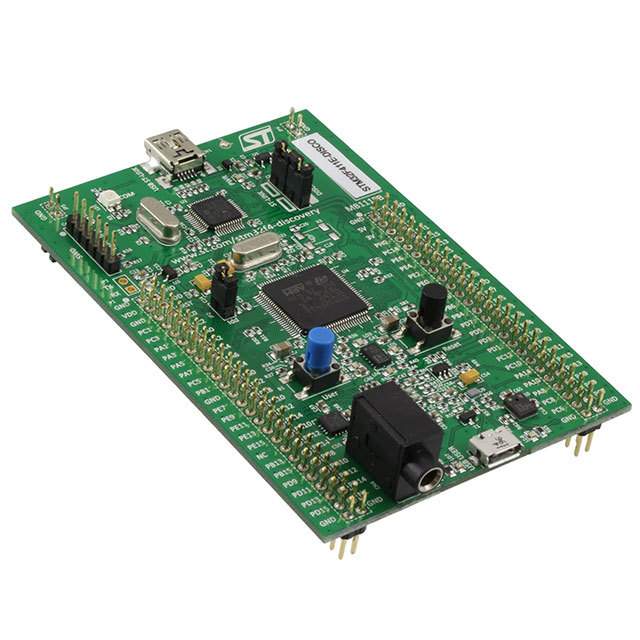

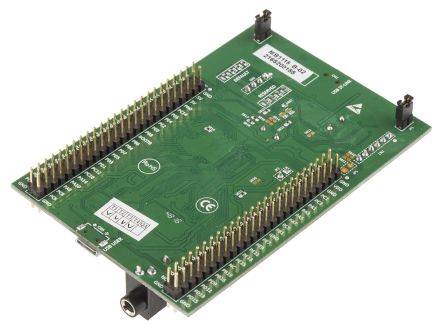

STM32F411E-DISCO

STMICROELECTRONICS  STM32F411E-DISCO  开发板, STM32F411VE STM32 发现, MEMS 传感器, USB OTG, 扩展针座

STM32F411VE 微控制器

******STM****32F411E-DISC0** 套件设计用于评估 STM32F411 系列 32 位微控制器的功能。STM32F411 微控制器基于 ARM Cortex-M4F 内核，带浮点数学单元。此开发板基于 STM32F411VET6 设备。

• 100MHz STM32F411VET6 Cortex-M4F 内核微控制器，具有 512KB 闪存、128KB RAM

• 板载 LSM303DLHC MEMS 电子指南针，带 3 轴加速表和 3 轴磁力计

• 板载 L3GD20 MEMS 3 轴陀螺仪

• 板载 MP45DT02 MEMS 音频全向数字麦克风

• 板载 CS43L22 立体声音频 DAC

• 3.5 mm 插孔插座，用于立体声耳机

• USB OTG FS Micro-AB 连接器

• ST-LINK/V2 USB Mini-B 连接器

• SWD 管座

• 板载 ST-LINK/V2，带模式选择开关

• 2 个状态 LED：PC 至 ST-LINK 有源、+3.3V 通电

• 2 个 USB OTG LED：VBus 存在，VBus 过电流

• 4 个用户 LED

• 重置和用户按钮

• 扩展管座，用于所有 GPIO

• 电源：USB VBus 或外部 +5V 直流

• 外部应用程序电源输出：+3V 和 +5V

• 尺寸：97 x 66mm

• 全面的免费软件
