STM32L152 系列微处理器,STMicroelectronicsSTMicroelectronics **STM32L152** 系列微控制器采用 ARM Cortex-M3 32 位芯。 适用于各种便携式/电池供电应用,如游戏、报警系统、计量和医疗设备和用于物联网 IoT 的远程传感器。32MHz ARM Cortex-M3 芯超低功耗微控制器 高达 128KB 闪存,带 ECC 高达 16KB RAM 4KB 真 EEPROM,带 ECC 循环冗余检查 CRC 计算装置用于存储验证 串行接口:USART、SPI、I²C、USB 高达 24 通道 12 位 ADC 2 x 12 位 DAC 实时时钟 RTC,带备份寄存器 高达 20 倍电容式感应通道 LCD 驱动器,用于高达 8 x 40 段 电源:+1.8V 至 +3.6V 直流 7 x 低功率模式:睡眠、低功耗运行、低功耗睡眠、止动 RTC、非止动 RTC、待机 RTC、非待机 RTC 工作温度范围:-40 至 +85°C ### STM32L1 系列 32 位 ARM® Cortex®-M3 微控制器,STMicroelectronics基于 ARM® Cortex™-M3 的 STM32 L1 系列采用 ST 专有超低泄漏工艺技术,具有创新自主的动态电压调节和五个 5 低功耗模式,提供了前所未有的平台灵活性以适用任何应用场合。 STM32 L1 系列延伸了超低功耗概念,同时不影响性能。超低功耗模式:300nA,带备份寄存器(3 个唤醒引脚) 超低功耗模式 + 实时时钟 RTC:900nA,带备份寄存器(3 个唤醒引脚) 低功耗运行模式:低至 9μA 动态运行模式:低至 230μA/MHz
STM32L152 系列,STMicroelectronics
STMicroelectronics32MHz ARM Cortex-M3 芯超低功耗微控制器
高达 128KB 闪存,带 ECC
高达 16KB RAM
4KB 真 EEPROM,带 ECC
循环冗余检查 CRC 计算装置用于存储验证
串行接口:USART、SPI、I²C、USB
高达 24 通道 12 位 ADC
2 x 12 位 DAC
实时时钟 RTC,带备份寄存器
高达 20 倍电容式感应通道
LCD 驱动器,用于高达 8 x 40 段
电源:+1.8V 至 +3.6V 直流
7 x 低功率模式:睡眠、低功耗运行、低功耗睡眠、止动 RTC、非止动 RTC、待机 RTC、非待机 RTC
工作温度范围:-40 至 +85°C
### STM32L1 系列 32 位 ARM® Cortex®-M3 微控制器,STMicroelectronics
基于 ARM® Cortex™-M3 的 STM32 L1 系列采用 ST 专有超低泄漏工艺技术,具有创新自主的动态电压调节和五个 5 低功耗模式,提供了前所未有的平台灵活性以适用任何应用场合。 STM32 L1 系列延伸了超低功耗概念,同时不影响性能。
超低功耗模式:300nA,带备份寄存器(3 个唤醒引脚)
超低功耗模式 + 实时时钟 RTC:900nA,带备份寄存器(3 个唤醒引脚)
低功耗运行模式:低至 9μA
动态运行模式:低至 230μA/MHz
频率 32 MHz
时钟频率 32.0 MHz
RAM大小 10K x 8
位数 32
FLASH内存容量 64 KB
模数转换数ADC 1
工作温度Max 85 ℃
工作温度Min -40 ℃
数模转换数DAC 2
电源电压 1.8V ~ 3.6V
电源电压Max 3.6 V
电源电压Min 1.8 V
安装方式 Surface Mount
引脚数 64

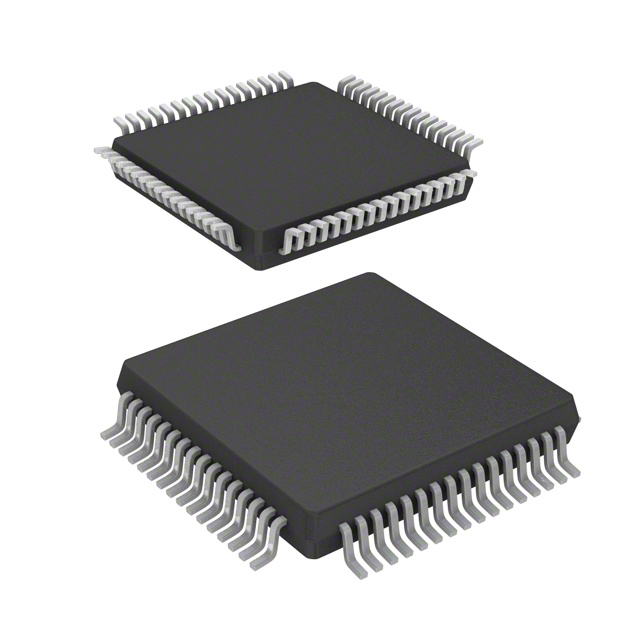

封装 LQFP-64
长度 12.2 mm
宽度 12.2 mm
高度 1.45 mm
封装 LQFP-64
工作温度 -40℃ ~ 85℃
产品生命周期 Active
包装方式 Tray
RoHS标准 RoHS Compliant
含铅标准 Lead Free
REACH SVHC版本 2015/12/17
ECCN代码 3A991A2
