STEVAL-ILL015V3

STMICROELECTRONICS  STEVAL-ILL015V3  评估电路板, 2472G, 发光二极管驱动器, STM32

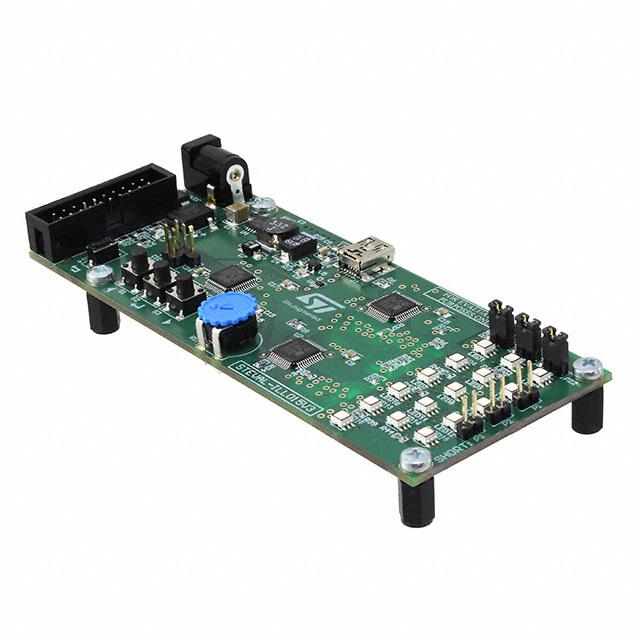

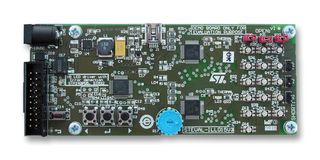

高亮度 LED2472G LED 驱动器评估板，带诊断

评估板具有两个 LED2472G 设备，位于 TQFP48 封装中，连接至 3 个 16 RGB 高亮度 LED。 LED2472G 设备时 24 位恒定电流 LED 接收驱动器，带输出错误检测，适用于包括大面积显示和全彩色电路板面板。

STM32 微控制器

经济型内部高侧振荡器

微控制器固件更新/升级的 JTAG 接口

Mini USB 连接器用于与 PC GUI 连接

板上的测试点

控制板子的按钮和旋钮

每个 LED 驱动器的错误和过温标志

模拟 3 个 LED 断开的 3 根跳线

模拟 3 个 LED 短路的 3 根跳线

高效 ST1S010 DC-DC 开关电源

输入：7.5V 至 18V，0.7A 时
