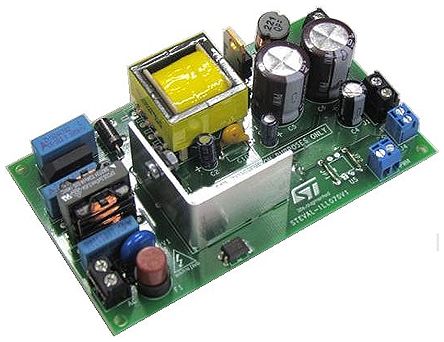

STEVAL-ILL070V1

35W、0-10V 可调光单弦 LED 驱动器，STMicroelectronicsSTEVAL-ILL070V1 是评估平台，可驱动单一 LED 灯串，最大输出电流为 700mA。 可使用板 SELV 部分上的 0 至 10V 接口或 PWM 信号（例如，微控制器提供）对 LED 电流进行精确调整。 极宽的输出电压范围和通用输入功能使该板非常灵活。 输入电压变型（浪涌或脉冲串）由 HVLED001 保护功能管理。 输出开路和过载保护自动重启，用于在照明环境中安全操作。输入电压 90 至 305Vrms，45-66Hz 时 输出电流 700mA（VLED = 0 至 48V） 调光 100% 至 10%（在所有条件下） 调光接口：0 至 10V 和 PWM 输入 高功率因数，低 THD（总谐波失真） 满载时效率高于 90% 空载：优于 300mW @ 230Vin 开启负载电压限制 辅助 12V 输出，10mA 时 ### 电源接口，Texas Instruments

35W、0-10V 可调光单弦 LED 驱动器，STMicroelectronics

是评估平台，可驱动单一 LED 灯串，最大输出电流为 700mA。 可使用板 SELV 部分上的 0 至 10V 接口或 PWM 信号（例如，微控制器提供）对 LED 电流进行精确调整。 极宽的输出电压范围和通用输入功能使该板非常灵活。 输入电压变型（浪涌或脉冲串）由 HVLED001 保护功能管理。 输出开路和过载保护自动重启，用于在照明环境中安全操作。

输入电压 90 至 305Vrms，45-66Hz 时

输出电流 700mA（VLED = 0 至 48V）

调光 100% 至 10%（在所有条件下）

调光接口：0 至 10V 和 PWM 输入

高功率因数，低 THD（总谐波失真）

满载时效率高于 90%

空载：优于 300mW @ 230Vin

开启负载电压限制

辅助 12V 输出，10mA 时
