STM32L151 系列微处理器,STMicroelectronics基于 STMicroelectronics ARM Cortex-M3 **STM32 L151** 系列的微控制器具有超低功率平台,带 USB 连接性。 ARM Cortex M3 32 位 RISC 内核 MCU 提供 12 位 ADC、12 位 DAC、比较器和 16 位/32 位计时器。 高性能基于 **STM32** ARM Cortex 的处理器工作频率为 32MHz,包含 MPU、高速嵌入式闪存、RAM 和一系列外围设备。 此外,STM32 L151 设备包含 I²C、SPI 和 USART 通信接口,它们还提供电容性感应通道,用于在任何应用中添加触摸感应功能。 适用于多种应用,例如 PC 外围设备、游戏、GPS、应用控制/用户界面、报警系统、计量和医疗/手持设备。实时时钟,带备份寄存器 LCD 控制器 电源:1.8 V 至 3.6 V 温度范围:-40 °C 至 +85 °C ### STM32L1 系列 32 位 ARM® Cortex®-M3 微控制器,STMicroelectronics基于 ARM® Cortex™-M3 的 STM32 L1 系列采用 ST 专有超低泄漏工艺技术,具有创新自主的动态电压调节和五个 5 低功耗模式,提供了前所未有的平台灵活性以适用任何应用场合。 STM32 L1 系列延伸了超低功耗概念,同时不影响性能。超低功耗模式:300nA,带备份寄存器(3 个唤醒引脚) 超低功耗模式 + 实时时钟 RTC:900nA,带备份寄存器(3 个唤醒引脚) 低功耗运行模式:低至 9μA 动态运行模式:低至 230μA/MHz
STM32L151 系列,STMicroelectronics
STMicroelectronics32MHz ARM Cortex-M3 芯超低功耗微控制器
高达 128KB 闪存,带 ECC
高达 16KB RAM
4KB 真 EEPROM,带 ECC
循环冗余检查 CRC 计算装置用于存储验证
串行接口:USART、SPI、I²C、USB
高达 24 通道 12 位 ADC
2 x 12 位 DAC
实时时钟 RTC,带备份寄存器
高达 20 倍电容式感应通道
电源:+1.8V 至 +3.6V 直流
7 x 低功率模式:睡眠、低功耗运行、低功耗睡眠、止动 RTC、非止动 RTC、待机 RTC、非待机 RTC
工作温度范围:-40 至 +85°C
### STM32L1 系列 32 位 ARM® Cortex®-M3 微控制器,STMicroelectronics
基于 ARM® Cortex™-M3 的 STM32 L1 系列采用 ST 专有超低泄漏工艺技术,具有创新自主的动态电压调节和五个 5 低功耗模式,提供了前所未有的平台灵活性以适用任何应用场合。 STM32 L1 系列延伸了超低功耗概念,同时不影响性能。
超低功耗模式:300nA,带备份寄存器(3 个唤醒引脚)
超低功耗模式 + 实时时钟 RTC:900nA,带备份寄存器(3 个唤醒引脚)
低功耗运行模式:低至 9μA
动态运行模式:低至 230μA/MHz
频率 32 MHz
电源电压DC 1.80V min
时钟频率 32.0 MHz
RAM大小 16 KB
模数转换数ADC 1
工作温度Max 85 ℃
工作温度Min -40 ℃
数模转换数DAC 2
电源电压 1.8V ~ 3.6V
电源电压Max 3.6 V
电源电压Min 1.8 V
安装方式 Surface Mount
引脚数 64

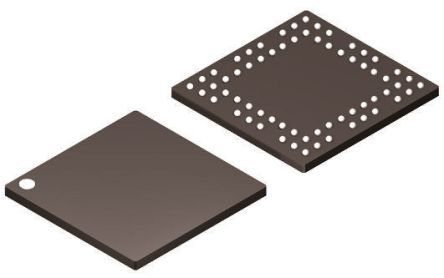

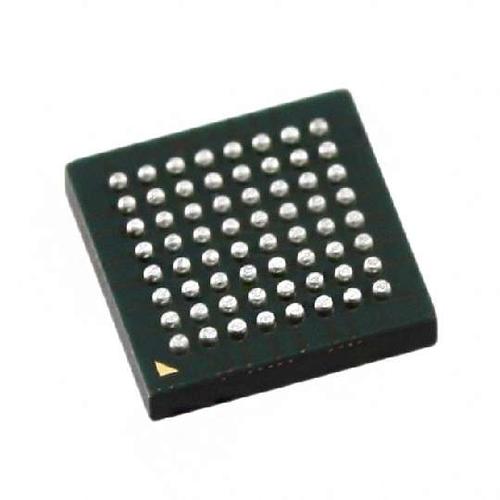

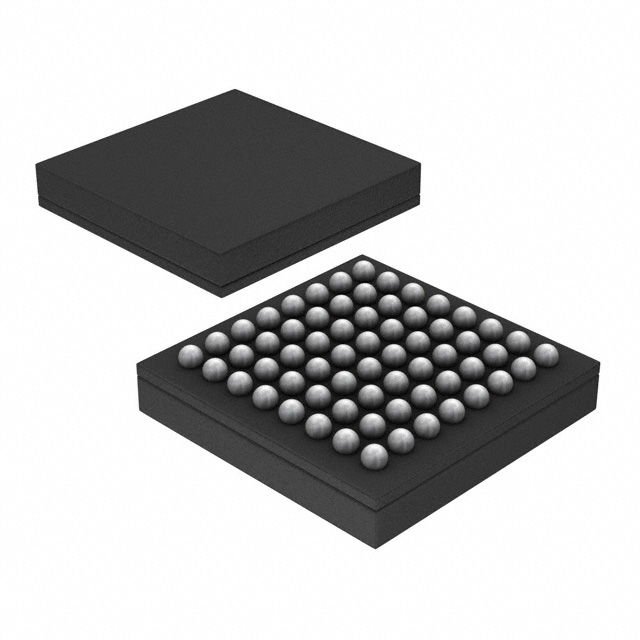

封装 BGA-64
长度 5.15 mm
宽度 5.15 mm
高度 1.05 mm
封装 BGA-64
工作温度 -40℃ ~ 85℃
产品生命周期 Active
包装方式 Tray
RoHS标准 RoHS Compliant
含铅标准 Lead Free
REACH SVHC标准 No SVHC
REACH SVHC版本 2015/12/17
ECCN代码 3A991.a.2
型号/品牌 | 代替类型 | 替代型号对比 |
---|---|---|
STM32L151RBH6 ST Microelectronics 意法半导体 | 当前型号 | 当前型号 |
STM32L151RBT6 意法半导体 | 完全替代 | STM32L151RBH6和STM32L151RBT6的区别 |
STM32L151RBH6TR 意法半导体 | 类似代替 | STM32L151RBH6和STM32L151RBH6TR的区别 |
STM32L151RBH6D 意法半导体 | 类似代替 | STM32L151RBH6和STM32L151RBH6D的区别 |
