SS16-E3/61T概述

VISHAY SS16-E3/61T 肖特基整流器, 单, 60 V, 1 A, DO-214AC, 2 引脚, 750 mV

The is a surface-mount Schottky Barrier Rectifier with solderable matte tin-plated leads terminals. It is suitable for use in low-voltage, high-frequency inverters, free-wheeling, DC/DC converters and polarity protection applications.

.: Colour band denotes the cathode end

.: Low-power loss/high-efficiency

.: Low-forward-voltage drop

.: High-surge capability

.: AEC-Q101 qualified

SS16-E3/61T中文资料参数规格

技术参数

额定电压DC 60.0 V

额定电流 1.00 A

输出电流 ≤1.00 A

针脚数 2

正向电压 0.75 V

极性 Standard

正向电流 1 A

最大正向浪涌电流（Ifsm） 40 A

正向电压Max 750 mV

正向电流Max 1 A

工作温度Max 150 ℃

工作温度Min -65 ℃

封装参数

安装方式 Surface Mount

引脚数 2

封装 DO-214AC

外形尺寸

长度 4.5 mm

宽度 2.9 mm

高度 2.09 mm

封装 DO-214AC

物理参数

工作温度 -65℃ ~ 150℃

其他

产品生命周期 Active

包装方式 Tape & Reel TR

制造应用 Power Management, Automotive, Commercial

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

海关信息

ECCN代码 EAR99

数据手册

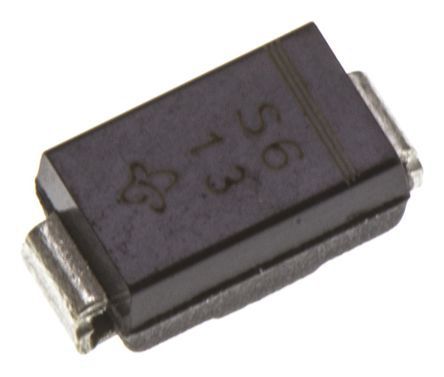

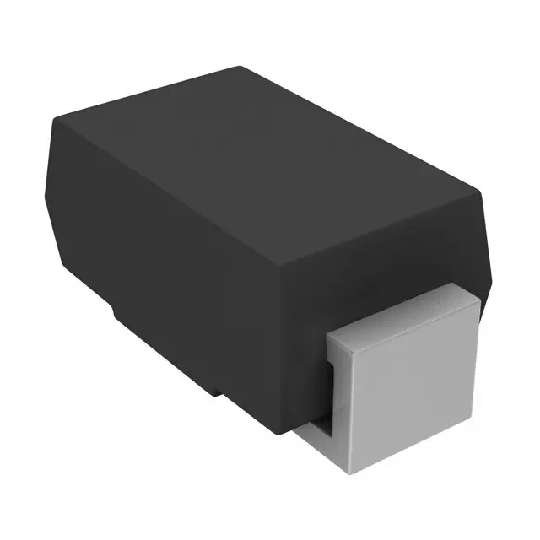

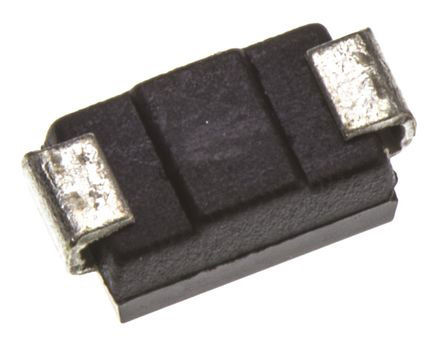

SS16-E3/61T引脚图与封装图

在线购买SS16-E3/61T

型号： SS16-E3/61T

制造商： Vishay Semiconductor 威世

描述：VISHAY SS16-E3/61T 肖特基整流器, 单, 60 V, 1 A, DO-214AC, 2 引脚, 750 mV

立即咨询

替代型号SS16-E3/61T

型号/品牌	代替类型	替代型号对比
SS16-E3/61T Vishay Semiconductor 威世	当前型号	当前型号
SS16-E3/5AT 威世	类似代替	SS16-E3/61T和SS16-E3/5AT的区别
SS16HE3/5AT 威世	类似代替	SS16-E3/61T和SS16HE3/5AT的区别
SS16T3G 安森美	功能相似	SS16-E3/61T和SS16T3G的区别
