SN74HC245DWRG4参数规格_中文资料_数据手册PDF

SN74HC245DWRG4概述

八路总线收发器与3态输出 OCTAL BUS TRANSCEIVERS WITH 3-STATE OUTPUTS

收发器，非反相 1 元件 8 位每元件三态 Output 20-SOIC

得捷:
IC BUS TRANSCEIVER 8BIT 20SOIC

立创商城:
SN74HC245DWRG4

贸泽:
总线收发器 Octal Bus Trnsceivr

艾睿:
Bus XCVR Single 8-CH 3-ST 20-Pin SOIC T/R

安富利:
Bus XCVR Single 8-CH 3-ST 20-Pin SOIC T/R

Verical:
Bus XCVR Single 8-CH 3-ST 20-Pin SOIC T/R

德州仪器TI:
Octal Bus Transceivers With 3-State Outputs

SN74HC245DWRG4中文资料参数规格

技术参数

电源电压DC 2.00V ~ 6.00V

输出接口数 8

电路数 1

通道数 8

位数 8

传送延迟时间 22.0 ns

电压波节 6.00 V, 5.00 V, 2.00 V

输出电流驱动 -1.00 mA

工作温度Max 85 ℃

工作温度Min -40 ℃

电源电压 2V ~ 6V

电源电压Max 6 V

电源电压Min 2 V

封装参数

安装方式 Surface Mount

引脚数 20

封装 SOIC-20

外形尺寸

长度 12.8 mm

宽度 7.52 mm

高度 2.35 mm

封装 SOIC-20

物理参数

工作温度 -40℃ ~ 85℃

其他

产品生命周期 Active

包装方式 Tape & Reel TR

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

海关信息

ECCN代码 EAR99

数据手册

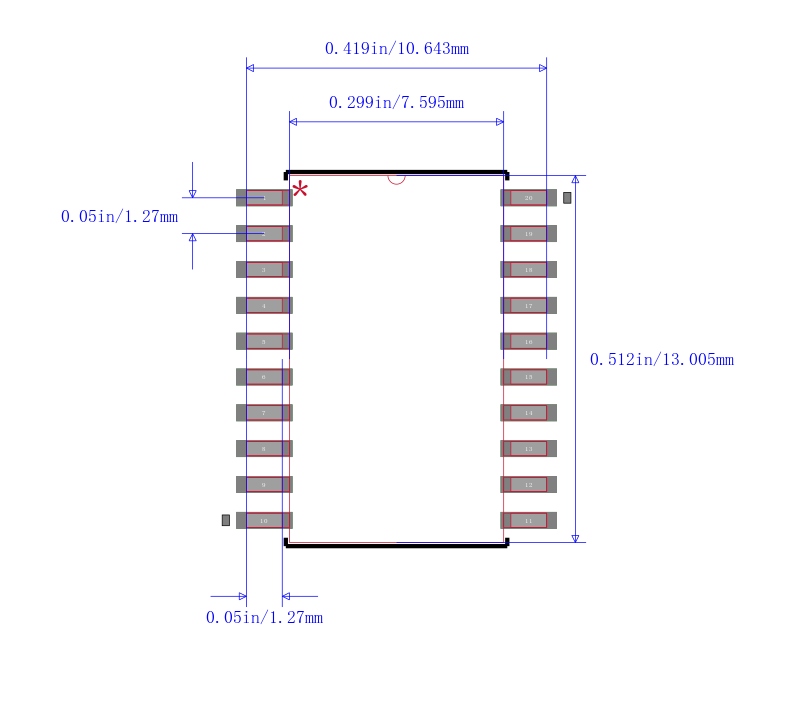

SN74HC245DWRG4引脚图与封装图

在线购买SN74HC245DWRG4

型号： SN74HC245DWRG4

制造商： TI 德州仪器

描述：八路总线收发器与3态输出 OCTAL BUS TRANSCEIVERS WITH 3-STATE OUTPUTS

立即咨询

替代型号SN74HC245DWRG4

型号/品牌	代替类型	替代型号对比
SN74HC245DWRG4 TI 德州仪器	当前型号	当前型号
SN74HC245DW 德州仪器	类似代替	SN74HC245DWRG4和SN74HC245DW的区别
SN74HC245DWR 德州仪器	类似代替	SN74HC245DWRG4和SN74HC245DWR的区别
CD74HC245M 德州仪器	类似代替	SN74HC245DWRG4和CD74HC245M的区别
