SN74LVTH2245PWG4参数规格_中文资料_数据手册PDF

SN74LVTH2245PWG4中文资料参数规格

技术参数

电路数 1

通道数 8

位数 8

电压波节 3.30 V, 2.70 V

静态电流 3 mA

输出电流驱动 -500 µA

工作温度Max 85 ℃

工作温度Min -40 ℃

电源电压 2.7V ~ 3.6V

电源电压Max 3.6 V

电源电压Min 2.7 V

封装参数

安装方式 Surface Mount

引脚数 20

封装 TSSOP-20

外形尺寸

长度 6.5 mm

宽度 4.4 mm

高度 1.15 mm

封装 TSSOP-20

物理参数

工作温度 -40℃ ~ 85℃ TA

其他

产品生命周期 Active

包装方式 Tube

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

海关信息

ECCN代码 EAR99

数据手册

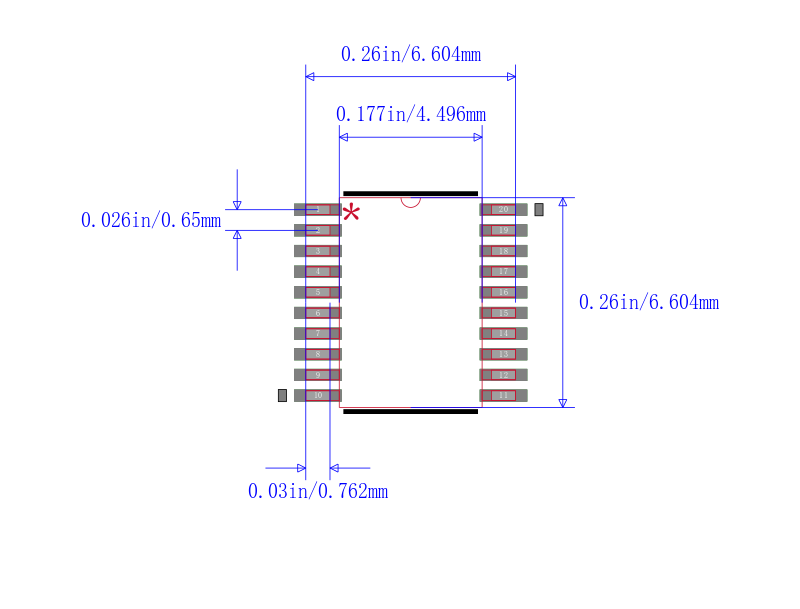

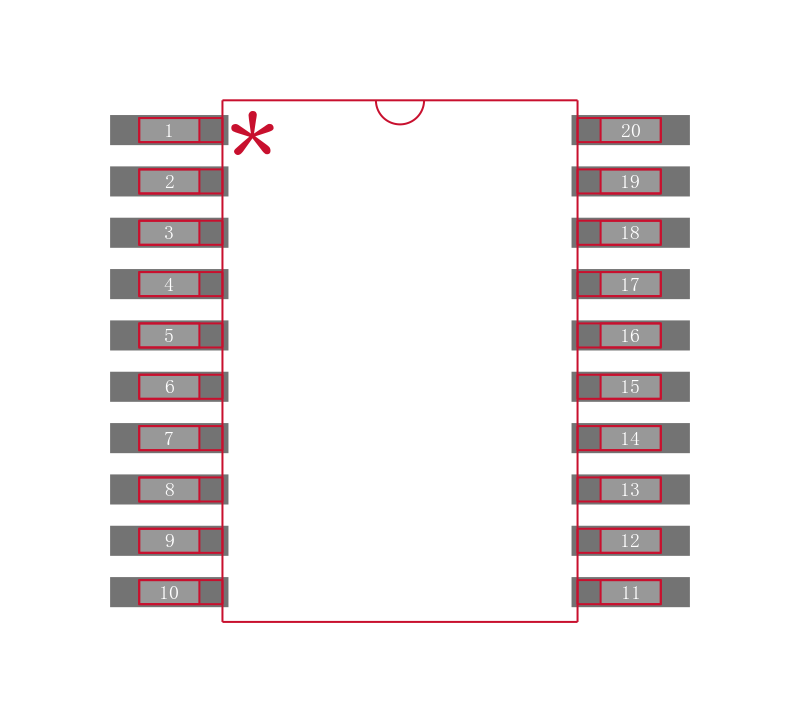

SN74LVTH2245PWG4引脚图与封装图

在线购买SN74LVTH2245PWG4

型号： SN74LVTH2245PWG4

制造商： TI 德州仪器

描述：3.3 -V具有三态输出的八路ABT总线收发器 3.3-V ABT OCTAL BUS TRANSCEIVERS WITH 3-STATE OUTPUTS

替代型号SN74LVTH2245PWG4
