SN74ABT543ADBR参数规格_中文资料_数据手册PDF

SN74ABT543ADBR概述

八路挂号收发器3态输出 OCTAL REGISTERED TRANSCEIVERS WITH 3-STATE OUTPUTS

收发器，非反相 1 元件 8 位每元件三态 Output 24-SSOP

立创商城:
SN74ABT543ADBR

德州仪器TI:
Octal Registered Transceivers With 3-State Outputs

得捷:
IC TXRX NON-INVERT 5.5V 24SSOP

艾睿:
Bus XCVR Single 8-CH 3-ST 24-Pin SSOP T/R

安富利:
Bus XCVR Single 8-CH 3-ST 24-Pin SSOP T/R

Chip1Stop:
Bus XCVR Single 8-CH 3-ST 24-Pin SSOP T/R

Win Source:
IC REGISTERED TRANSCVR 24SSOP

SN74ABT543ADBR中文资料参数规格

技术参数

电源电压DC 4.50V ~ 5.50V

输出接口数 8

电路数 8

通道数 8

位数 8

传送延迟时间 6.20 ns

电压波节 5.00 V

静态电流 24 mA

输出电流驱动 -500 µA

工作温度Max 85 ℃

工作温度Min -40 ℃

电源电压 4.5V ~ 5.5V

电源电压Max 5.5 V

电源电压Min 4.5 V

封装参数

安装方式 Surface Mount

引脚数 24

封装 SSOP-24

外形尺寸

长度 8.2 mm

宽度 5.3 mm

高度 1.95 mm

封装 SSOP-24

物理参数

工作温度 -40℃ ~ 85℃ TA

其他

产品生命周期 Active

包装方式 Tape & Reel TR

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

海关信息

ECCN代码 EAR99

数据手册

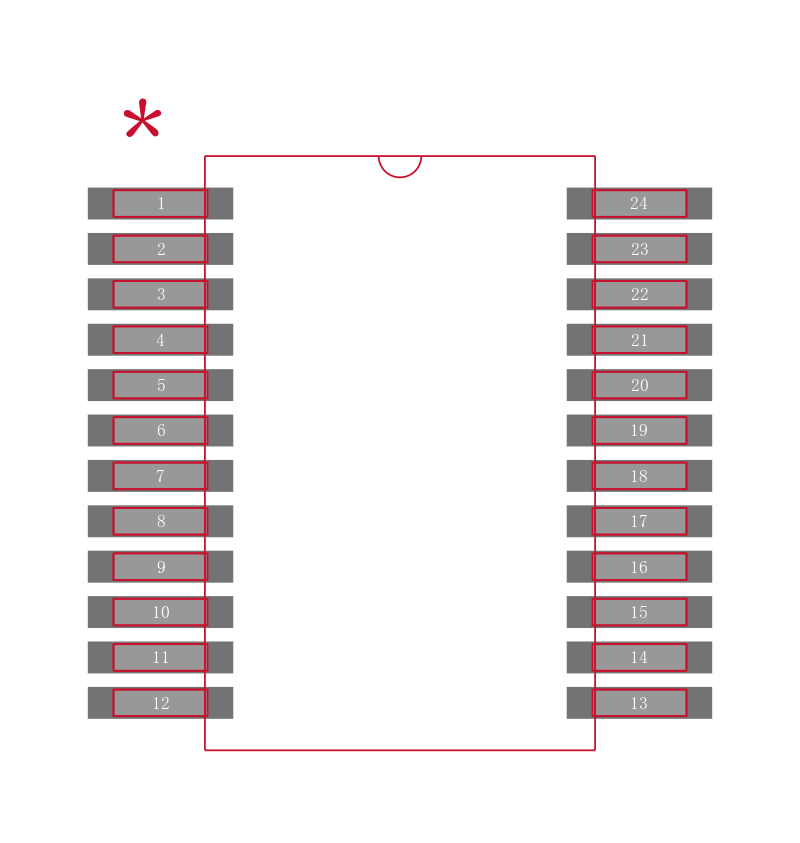

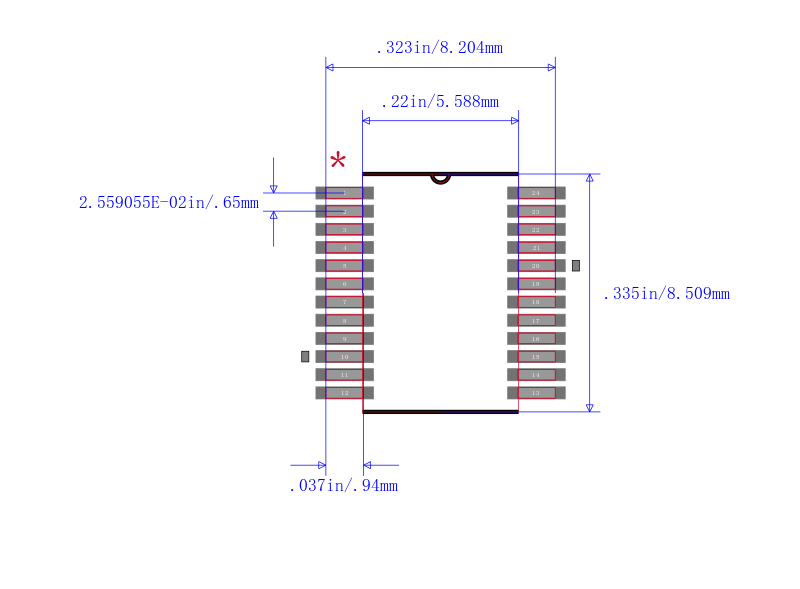

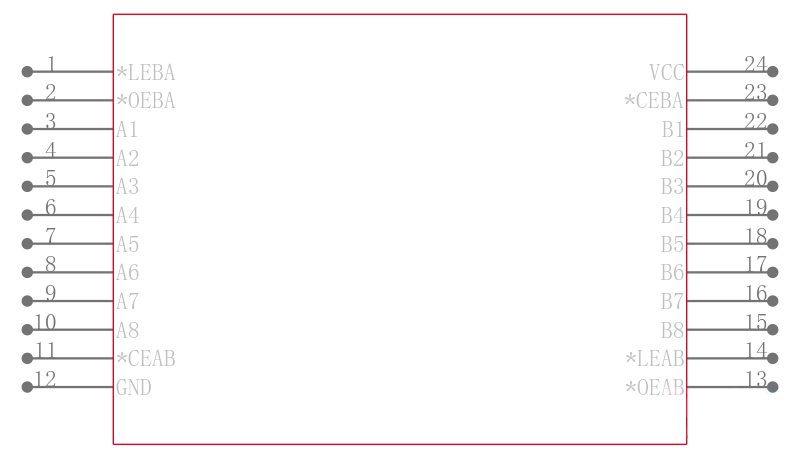

SN74ABT543ADBR引脚图与封装图

在线购买SN74ABT543ADBR

型号： SN74ABT543ADBR

制造商： TI 德州仪器

描述：八路挂号收发器3态输出 OCTAL REGISTERED TRANSCEIVERS WITH 3-STATE OUTPUTS

立即咨询

替代型号SN74ABT543ADBR

型号/品牌	代替类型	替代型号对比
SN74ABT543ADBR TI 德州仪器	当前型号	当前型号
SN74ABT543ADBRE4 德州仪器	完全替代	SN74ABT543ADBR和SN74ABT543ADBRE4的区别
SN74ABT543ADBLE 德州仪器	完全替代	SN74ABT543ADBR和SN74ABT543ADBLE的区别
SN74ABT543ADBRG4 德州仪器	类似代替	SN74ABT543ADBR和SN74ABT543ADBRG4的区别
