SN74LVTH162245DLG4概述

3.3 -V ABT 16位总线，三态输出收发器 3.3-V ABT 16-BIT BUS TRANSCEIVERS WITH 3-STATE OUTPUTS

Transceiver, Non-Inverting 2 Element 8 Bit per Element 3-State Output 48-SSOP

得捷:
IC TXRX NON-INVERT 3.6V 48SSOP

立创商城:
SN74LVTH162245DLG4

贸泽:
Bus Transceivers 3.3-V ABT 16-Bit Bus Trncvr W/3-St Otpt

艾睿:
Bus XCVR Dual 16-CH 3-ST 48-Pin SSOP Tube

安富利:
Bus XCVR Dual 16-CH 3-ST 48-Pin SSOP Tube

Chip1Stop:
Bus XCVR Dual 16-CH 3-ST 48-Pin SSOP Tube

Verical:
Bus XCVR Dual 16-CH 3-ST 48-Pin SSOP Tube

SN74LVTH162245DLG4中文资料参数规格

技术参数

电路数 2

通道数 16

位数 16

电压波节 3.30 V, 2.70 V

输出电流驱动 -500 µA

工作温度Max 85 ℃

工作温度Min -40 ℃

电源电压 2.7V ~ 3.6V

电源电压Max 3.6 V

电源电压Min 2.7 V

封装参数

安装方式 Surface Mount

引脚数 48

封装 SSOP-48

外形尺寸

长度 15.88 mm

宽度 7.49 mm

高度 2.59 mm

封装 SSOP-48

物理参数

工作温度 -40℃ ~ 85℃ TA

其他

产品生命周期 Active

包装方式 Tube

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

海关信息

ECCN代码 EAR99

数据手册

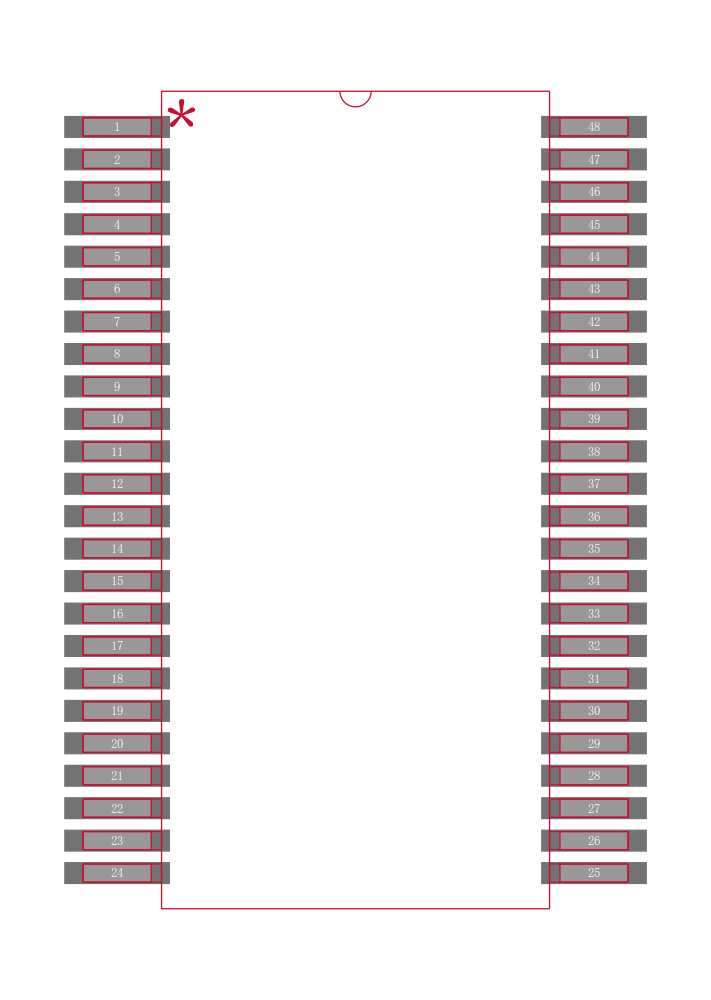

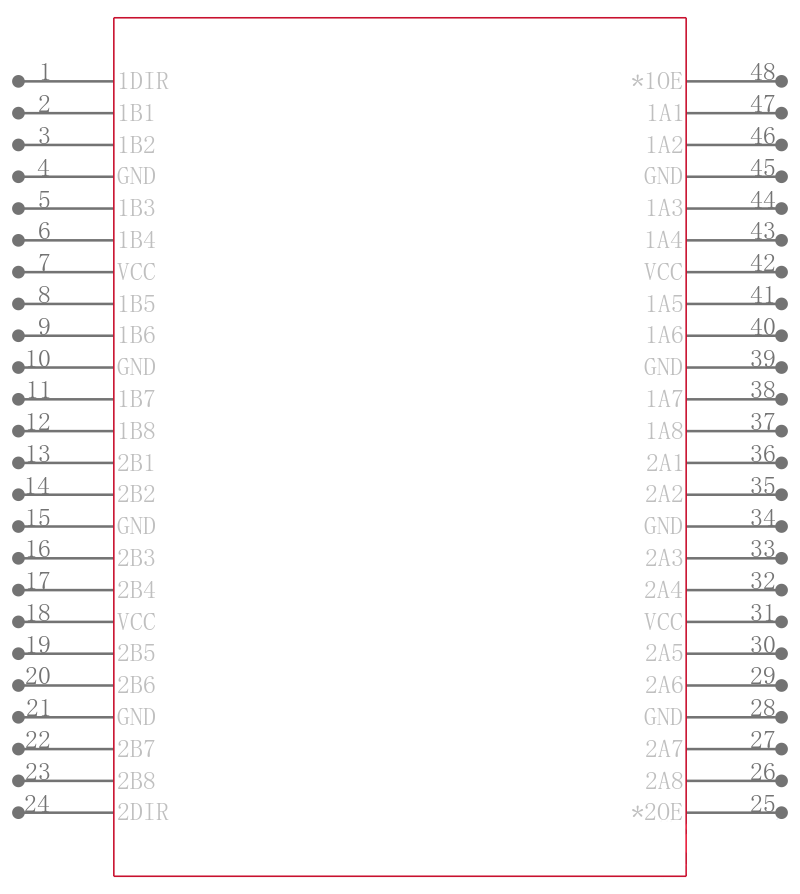

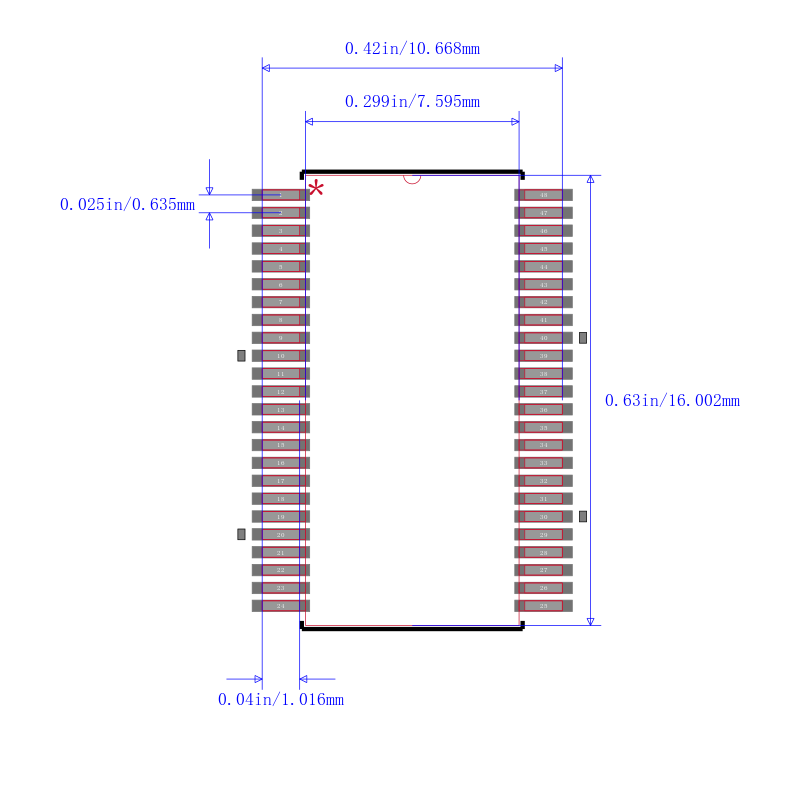

SN74LVTH162245DLG4引脚图与封装图

在线购买SN74LVTH162245DLG4

型号： SN74LVTH162245DLG4

制造商： TI 德州仪器

描述：3.3 -V ABT 16位总线，三态输出收发器 3.3-V ABT 16-BIT BUS TRANSCEIVERS WITH 3-STATE OUTPUTS

立即咨询

替代型号SN74LVTH162245DLG4

型号/品牌	代替类型	替代型号对比
SN74LVTH162245DLG4 TI 德州仪器	当前型号	当前型号
SN74LVTH162245DL 德州仪器	完全替代	SN74LVTH162245DLG4和SN74LVTH162245DL的区别
SN74LVTH162245DLR 德州仪器	完全替代	SN74LVTH162245DLG4和SN74LVTH162245DLR的区别
74LVTH16245MEAX 飞兆/仙童	功能相似	SN74LVTH162245DLG4和74LVTH16245MEAX的区别
