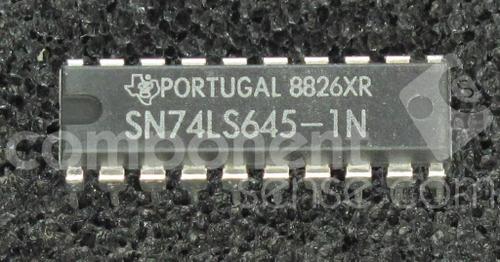

TEXAS INSTRUMENTS SN74LS645-1N 芯片, 逻辑芯片 - 74LS, 总线收发器
The is an octal Bus Transceiver designed for asynchronous two-way communication between data buses. The devices transmit data from the A bus to the B bus or from the B bus to the A bus depending upon the level at the direction control DIR input. The enable input G\\ can be used to disable the device so the buses are effectively isolated.
- .
- Hysteresis at bus inputs improves noise margins
- .
- Choice of true or inverting logic
- .
- 3-state outputs
电源电压DC 4.75V ~ 5.25V
输出接口数 8
输出电流 48 mA
电路数 8
通道数 8
针脚数 20
位数 8
传送延迟时间 15.0 ns
电压波节 5.00 V
静态电流 64.0 mA
输出电流驱动 -625 µA
输出电流Max 24 mA
工作温度Max 70 ℃
工作温度Min 0 ℃
电源电压 4.75V ~ 5.25V
电源电压Max 5.25 V
电源电压Min 4.75 V
安装方式 Through Hole
引脚数 20
封装 DIP-20
长度 24.33 mm
宽度 6.35 mm
高度 4.57 mm
封装 DIP-20
工作温度 0℃ ~ 70℃
产品生命周期 Active
包装方式 Tube
制造应用 国防, 军用与航空, 通信与网络
RoHS标准 RoHS Compliant
含铅标准 Lead Free
REACH SVHC标准 No SVHC
军工级 Yes
REACH SVHC版本 2015/06/15
ECCN代码 EAR99
| 型号/品牌 | 代替类型 | 替代型号对比 |
|---|---|---|
SN74LS645-1N TI 德州仪器 | 当前型号 | 当前型号 |
SN74LS623N 德州仪器 | 完全替代 | SN74LS645-1N和SN74LS623N的区别 |
SN74LS645-1DW 德州仪器 | 完全替代 | SN74LS645-1N和SN74LS645-1DW的区别 |
SN74LS645-1NE4 德州仪器 | 完全替代 | SN74LS645-1N和SN74LS645-1NE4的区别 |
