SN74LVTH646IPWREP概述

3.3 -V ABT八路总线TRANSVEIVER并用3态输出寄存器 3.3-V ABT OCTAL BUS TRANSVEIVER AND REGISTER WITH 3-STATE OUTPUTS

Transceiver, Non-Inverting 1 Element 8 Bit per Element 3-State Output 24-TSSOP

得捷:
IC TXRX NON-INVERT 3.6V 24TSSOP

艾睿:
Bus XCVR Single 8-CH 3-ST 24-Pin TSSOP T/R

Chip1Stop:
Bus XCVR Single 8-CH 3-ST 24-Pin TSSOP T/R

Win Source:
IC TXRX NON-INVERT 3.6V 24TSSOP / Transceiver, Non-Inverting 1 Element 8 Bit per Element 3-State Output 24-TSSOP

SN74LVTH646IPWREP中文资料参数规格

技术参数

电源电压DC 2.70V ~ 3.60V

电路数 8

位数 8

传送延迟时间 4.70 ns

电压波节 3.30 V, 2.70 V

输出电流驱动 -500 µA

工作温度Max 85 ℃

工作温度Min -40 ℃

电源电压 2.7V ~ 3.6V

电源电压Max 3.6 V

电源电压Min 2.7 V

封装参数

安装方式 Surface Mount

引脚数 24

封装 TSSOP-24

外形尺寸

封装 TSSOP-24

物理参数

工作温度 -40℃ ~ 85℃ TA

其他

产品生命周期 Obsolete

包装方式 Tape & Reel TR

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

海关信息

ECCN代码 EAR99

数据手册

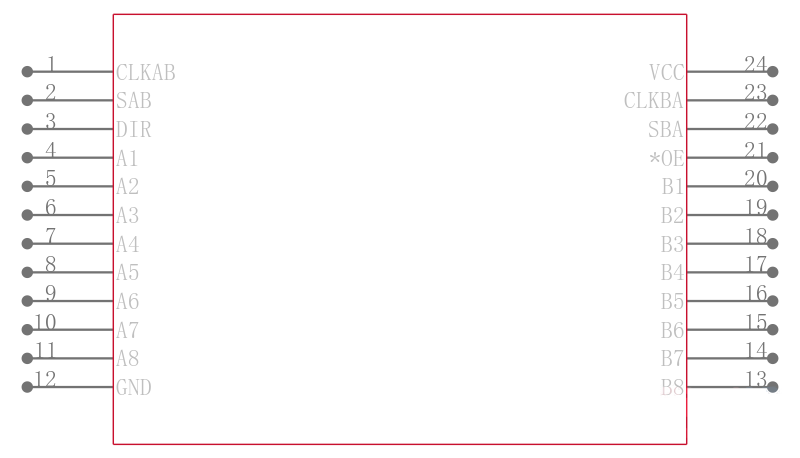

SN74LVTH646IPWREP引脚图与封装图

在线购买SN74LVTH646IPWREP

型号： SN74LVTH646IPWREP

描述：3.3 -V ABT八路总线TRANSVEIVER并用3态输出寄存器 3.3-V ABT OCTAL BUS TRANSVEIVER AND REGISTER WITH 3-STATE OUTPUTS

替代型号SN74LVTH646IPWREP

型号/品牌	代替类型	替代型号对比
SN74LVTH646IPWREP TI 德州仪器	当前型号	当前型号
SN74LVTH543PWR 德州仪器	完全替代	SN74LVTH646IPWREP和SN74LVTH543PWR的区别
SN74LVTH646DGVR 德州仪器	完全替代	SN74LVTH646IPWREP和SN74LVTH646DGVR的区别
SN74LVTH646PWE4 德州仪器	完全替代	SN74LVTH646IPWREP和SN74LVTH646PWE4的区别
