SN74ABT651DWR参数规格_中文资料_数据手册PDF

SN74ABT651DWR概述

八路总线收发器和寄存器具有三态输出 OCTAL BUS TRANSCEIVERS AND REGISTERS WITH 3-STATE OUTPUTS

Transceiver, Inverting 1 Element 8 Bit per Element 3-State Output 24-SOIC

得捷:
IC TXRX INVERT 5.5V 24SOIC

立创商城:
SN74ABT651DWR

贸泽:
Bus Transceivers Octal Bus Trncvr/Reg W/3-State Otpt

艾睿:
Bus XCVR Single 8-CH 3-ST 24-Pin SOIC T/R

安富利:
Bus XCVR Single 8-CH 3-ST 24-Pin SOIC T/R

Chip1Stop:
Bus XCVR Single 8-CH 3-ST 24-Pin SOIC T/R

Win Source:
IC BUS TXRX 3ST DUAL 24SOIC

SN74ABT651DWR中文资料参数规格

技术参数

电源电压DC 4.50V ~ 5.50V

输出接口数 8

电路数 8

通道数 8

位数 8

电压波节 5.00 V

工作温度Max 85 ℃

工作温度Min -40 ℃

电源电压 4.5V ~ 5.5V

电源电压Max 5.5 V

电源电压Min 4.5 V

封装参数

安装方式 Surface Mount

引脚数 24

封装 SOIC-24

外形尺寸

长度 15.4 mm

宽度 7.52 mm

高度 2.35 mm

封装 SOIC-24

物理参数

工作温度 -40℃ ~ 85℃ TA

其他

产品生命周期 Active

包装方式 Tape & Reel TR

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

数据手册

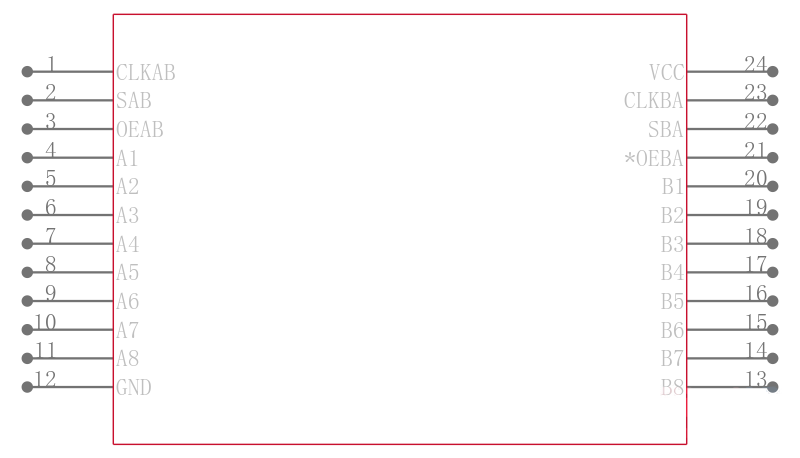

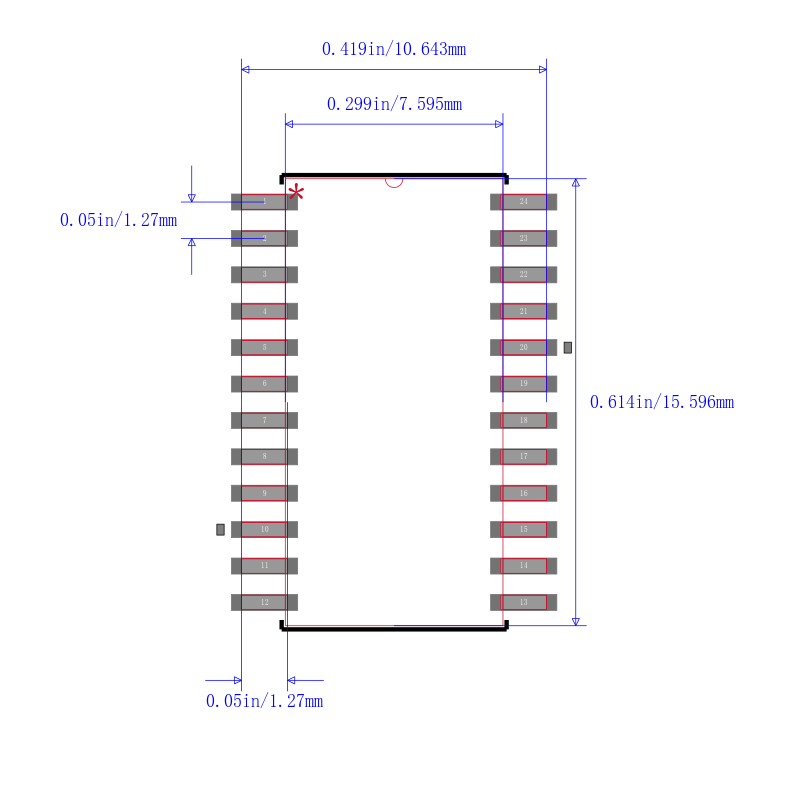

SN74ABT651DWR引脚图与封装图

在线购买SN74ABT651DWR

型号： SN74ABT651DWR

制造商： TI 德州仪器

描述：八路总线收发器和寄存器具有三态输出 OCTAL BUS TRANSCEIVERS AND REGISTERS WITH 3-STATE OUTPUTS

立即咨询

替代型号SN74ABT651DWR

型号/品牌	代替类型	替代型号对比
SN74ABT651DWR TI 德州仪器	当前型号	当前型号
SN74ABT651DW 德州仪器	完全替代	SN74ABT651DWR和SN74ABT651DW的区别
SN74ABT651DBR 德州仪器	完全替代	SN74ABT651DWR和SN74ABT651DBR的区别
SN74ABT651NT 德州仪器	完全替代	SN74ABT651DWR和SN74ABT651NT的区别
