SN74LV161284DL概述

19位总线接口 19-BIT BUS INTERFACE

IEEE STD 1284 转换收发器 IC 48-SSOP

得捷:
IC 19-BIT BUS INTERFACE 48-SSOP

立创商城:
SN74LV161284DL

德州仪器TI:
19-Bit Bus Interface

贸泽:
接口 - 专用 19bit

艾睿:
IEEE 1284 Transceiver 13TX 12RX 48-Pin SSOP Tube

Verical:
19-Bit Bus Interface 84 is designed for 4.5-V to 5.5

Win Source:
IC 19-BIT BUS INTERFACE 48-SSOP / IEEE STD 1284 Translation Transceiver IC 48-SSOP

SN74LV161284DL中文资料参数规格

技术参数

电源电压DC 5.50 V, 5.50 V max

输入电压DC 2.30 V

输出电流 14 mA

供电电流 70 mA

通道数 19

位数 19

电压波节 5.00 V

工作温度Max 85 ℃

工作温度Min -40 ℃

电源电压 4.5V ~ 5.5V

电源电压Max 5.5 V

电源电压Min 4.5 V

封装参数

安装方式 Surface Mount

引脚数 48

封装 SSOP-48

外形尺寸

封装 SSOP-48

物理参数

工作温度 -40℃ ~ 85℃

其他

产品生命周期 Active

包装方式 Tube

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC标准 No SVHC

REACH SVHC版本 2015/06/15

海关信息

ECCN代码 EAR99

数据手册

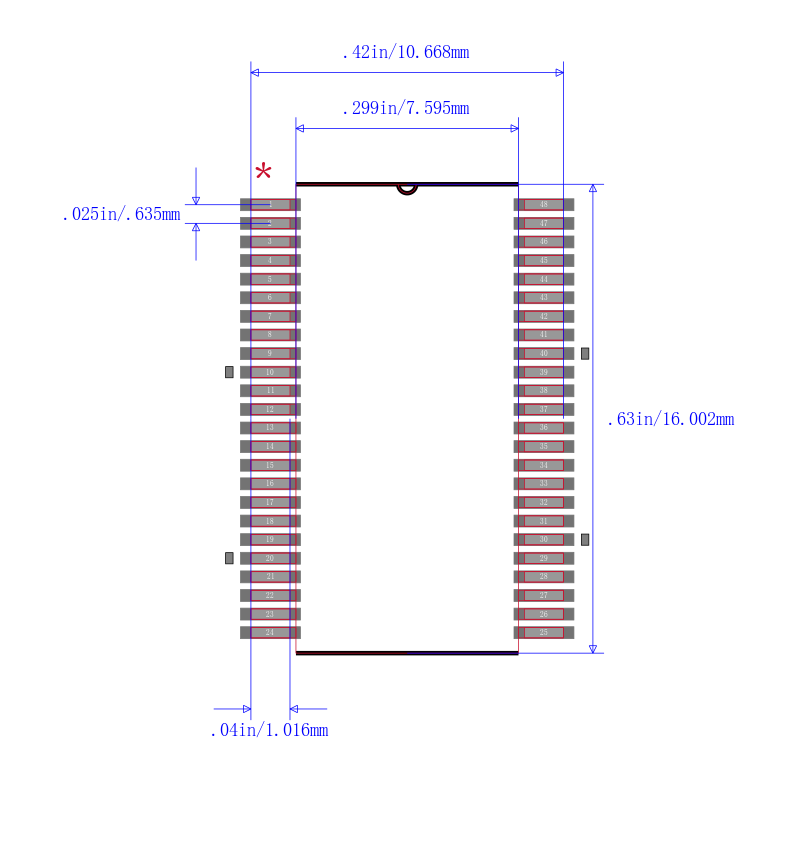

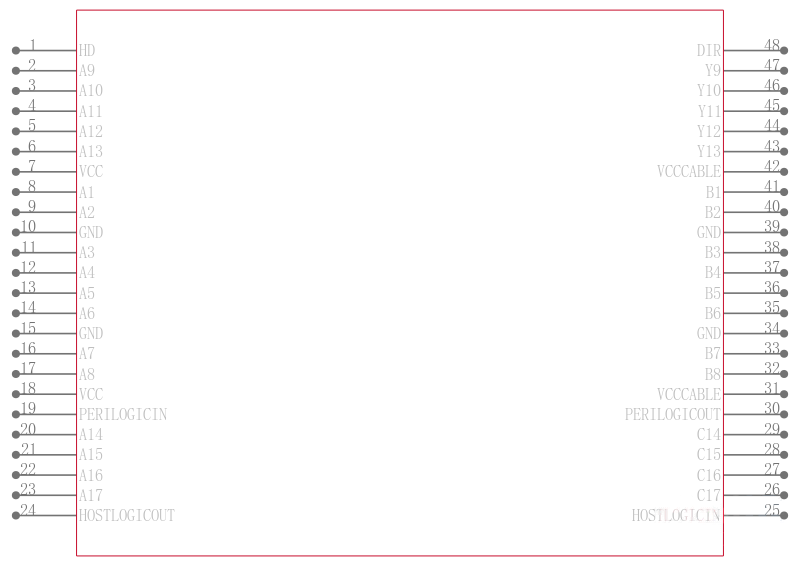

SN74LV161284DL引脚图与封装图

在线购买SN74LV161284DL

型号： SN74LV161284DL

制造商： TI 德州仪器

描述：19位总线接口 19-BIT BUS INTERFACE

立即咨询

替代型号SN74LV161284DL

型号/品牌	代替类型	替代型号对比
SN74LV161284DL TI 德州仪器	当前型号	当前型号
SN74LV161284DLR 德州仪器	完全替代	SN74LV161284DL和SN74LV161284DLR的区别
SN74LV161284DLG4 德州仪器	类似代替	SN74LV161284DL和SN74LV161284DLG4的区别
SN74LV161284DLRG4 德州仪器	功能相似	SN74LV161284DL和SN74LV161284DLRG4的区别
