SN74HC623DWR参数规格_中文资料_数据手册PDF

SN74HC623DWR概述

总线收发器 Octal Bus Trnscvrs With 3-State Outputs

Transceiver, Non-Inverting 1 Element 8 Bit per Element 3-State Output 20-SOIC

得捷:
IC TXRX NON-INVERT 6V 20SOIC

贸泽:
总线收发器 Octal Bus Trnscvrs With 3-State Outputs

艾睿:
Bus XCVR Single 8-CH 3-ST 20-Pin SOIC T/R

AMEYA360:
IC BUS TRANSCEIVER 8BIT 20SOIC

Win Source:
IC TXRX NON-INVERT 6V 20SOIC / Transceiver, Non-Inverting 1 Element 8 Bit per Element 3-State Output 20-SOIC

SN74HC623DWR中文资料参数规格

技术参数

电源电压DC 2.00V ~ 6.00V

输出接口数 8

电路数 8

电压波节 6.00 V, 5.00 V, 2.00 V

输出电流驱动 -1.00 mA

工作温度Max 85 ℃

工作温度Min -40 ℃

电源电压 2V ~ 6V

封装参数

安装方式 Surface Mount

引脚数 20

封装 SOIC-20

外形尺寸

长度 12.8 mm

宽度 7.52 mm

高度 2.35 mm

封装 SOIC-20

物理参数

工作温度 -40℃ ~ 85℃

其他

产品生命周期 Active

包装方式 Tape & Reel TR

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

数据手册

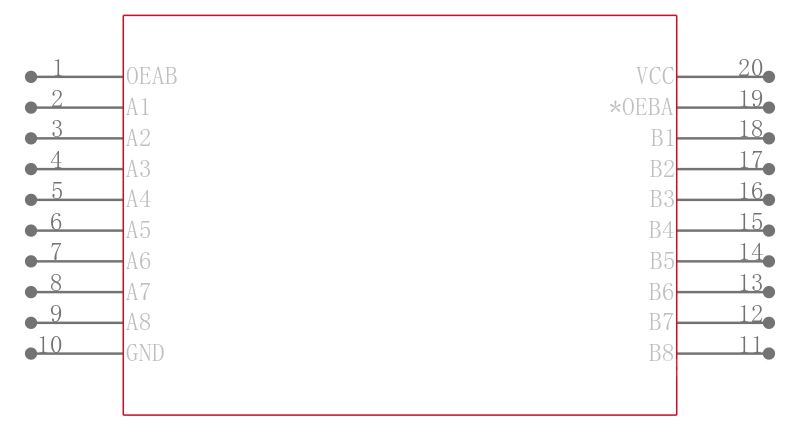

SN74HC623DWR引脚图与封装图

在线购买SN74HC623DWR

型号： SN74HC623DWR

描述：总线收发器 Octal Bus Trnscvrs With 3-State Outputs

替代型号SN74HC623DWR
