SN74LVT16952DLR参数规格_中文资料_数据手册PDF

SN74LVT16952DLR概述

3.3 -V ABT 16位寄存收发器，三态输出 3.3-V ABT 16-BIT REGISTERED TRANSCEIVERS WITH 3-STATE OUTPUTS

Transceiver, Non-Inverting 2 Element 8 Bit per Element 3-State Output 56-SSOP

得捷:
IC TXRX NON-INVERT 3.6V 56SSOP

贸泽:
总线收发器 3.3V ABT 16-Bit Reg Trncvr W/3-St Otpt

艾睿:
Bus XCVR Dual 16-CH 3-ST 56-Pin SSOP T/R

安富利:
Bus XCVR Dual 16-CH 3-ST 56-Pin SSOP T/R

Chip1Stop:
Bus XCVR Dual 16-CH 3-ST 56-Pin SSOP T/R

SN74LVT16952DLR中文资料参数规格

技术参数

电源电压DC 2.70V ~ 3.60V

输出接口数 16

电路数 2

位数 8

电压波节 3.30 V, 2.70 V

耗散功率 1.4 W

工作温度Max 85 ℃

工作温度Min -40 ℃

耗散功率Max 1400 mW

电源电压 2.7V ~ 3.6V

封装参数

安装方式 Surface Mount

引脚数 56

封装 SSOP-56

外形尺寸

长度 18.41 mm

宽度 7.49 mm

高度 2.59 mm

封装 SSOP-56

物理参数

工作温度 -40℃ ~ 85℃

其他

产品生命周期 Not Recommended for New Designs

包装方式 Cut Tape CT

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

数据手册

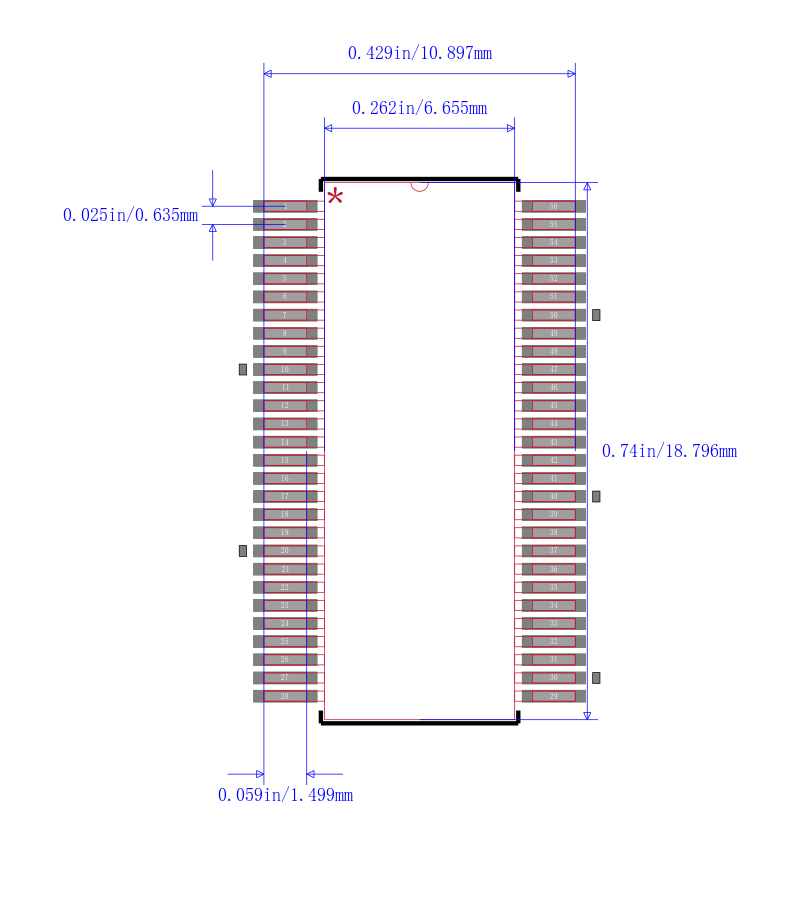

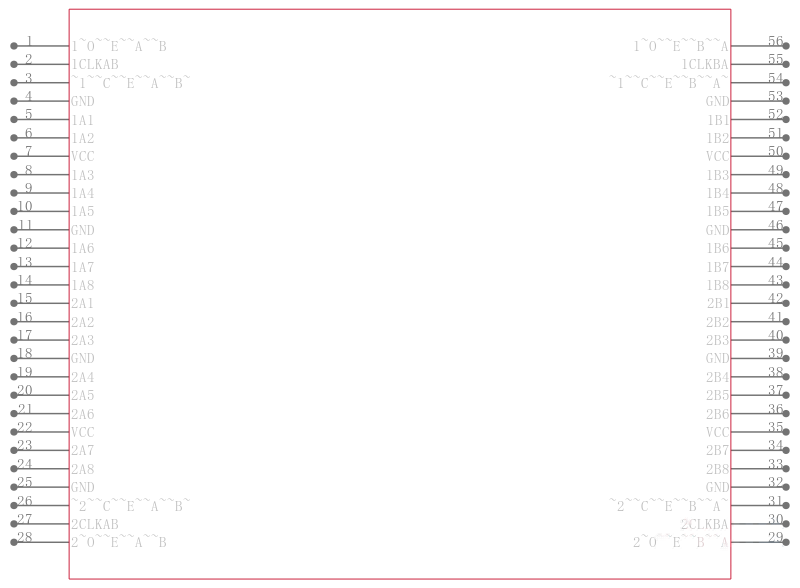

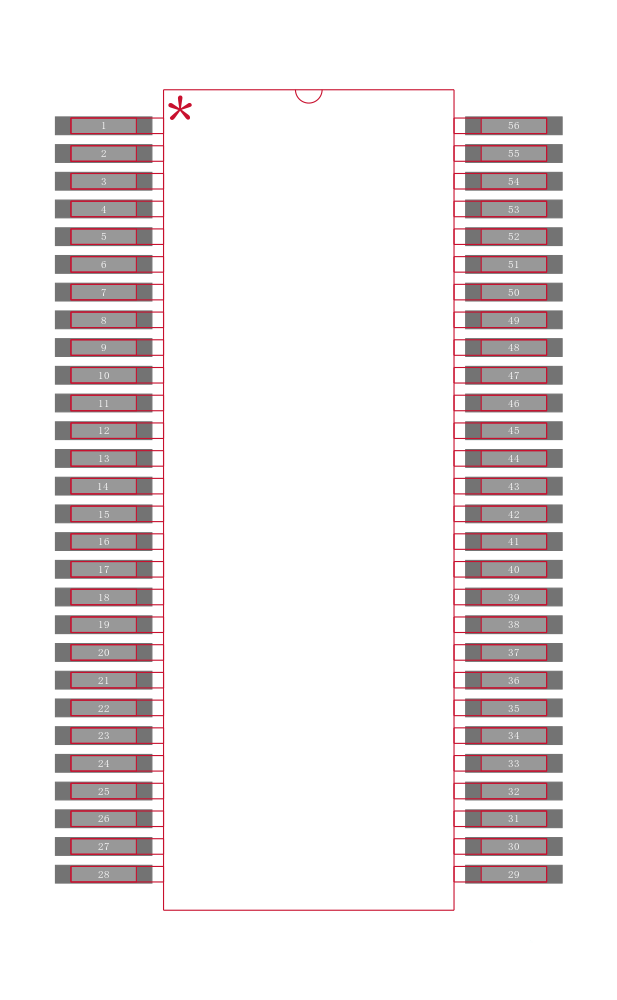

SN74LVT16952DLR引脚图与封装图

在线购买SN74LVT16952DLR

型号： SN74LVT16952DLR

描述：3.3 -V ABT 16位寄存收发器，三态输出 3.3-V ABT 16-BIT REGISTERED TRANSCEIVERS WITH 3-STATE OUTPUTS

替代型号SN74LVT16952DLR
