74LS 系列总线收发器,德州仪器德州仪器的 74LS 系列低功率肖特基逻辑 IC 的一系列总线接收器。 74LS 系列使用双极接线技术,耦合了肖特基二极管夹,以实现与原始 74TTL 系列等同的工作速度,但是其功耗更低。### 74LS 系列
74LS 系列总线收发器,
德州仪器的 74LS 系列低功率肖特基逻辑 IC 的一系列总线接收器。 74LS 系列使用双极接线技术,耦合了肖特基二极管夹,以实现与原始 74TTL 系列等同的工作速度,但是其功耗更低。
### 74LS 系列
得捷:
IC TXRX NON-INVERT 5.25V 24DIP
欧时:
### 74LS 系列总线收发器,德州仪器德州仪器的 74LS 系列低功率肖特基逻辑 IC 的一系列总线接收器。 74LS 系列使用双极接线技术,耦合了肖特基二极管夹,以实现与原始 74TTL 系列等同的工作速度,但是其功耗更低。### 74LS 系列
艾睿:
Bus XCVR Single 8-CH 3-ST 24-Pin PDIP Tube
Chip1Stop:
Bus XCVR Single 8-CH 3-ST 24-Pin PDIP Tube
Win Source:
OCTAL BUS TRANSCEIVERS AND REGISTERS
电源电压DC 4.75V ~ 5.25V
输出接口数 8
电路数 8
位数 8
输入电流 100 µA
电压波节 5.00 V
静态电流 103 mA
工作温度Max 70 ℃
工作温度Min 0 ℃
电源电压 4.75V ~ 5.25V
电源电压Max 5.25 V
电源电压Min 4.75 V
安装方式 Through Hole
引脚数 24

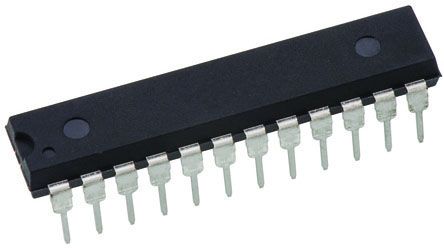

封装 PDIP-24
长度 31.64 mm
宽度 6.73 mm
高度 4.57 mm
封装 PDIP-24
工作温度 0℃ ~ 70℃ TA
产品生命周期 Active
包装方式 Tube
RoHS标准 RoHS Compliant
含铅标准 Lead Free
型号/品牌 | 代替类型 | 替代型号对比 |
---|---|---|
SN74LS646NT TI 德州仪器 | 当前型号 | 当前型号 |
SN74LS646DW 德州仪器 | 完全替代 | SN74LS646NT和SN74LS646DW的区别 |
SN74LS646DWR 德州仪器 | 完全替代 | SN74LS646NT和SN74LS646DWR的区别 |
SN74LS646DWRE4 德州仪器 | 完全替代 | SN74LS646NT和SN74LS646DWRE4的区别 |
