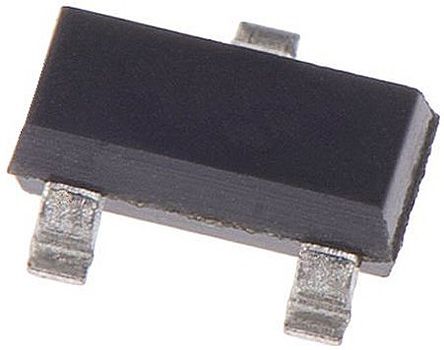

SMMBTA92LT1G图片1
SMMBTA92LT1G图片2
SMMBTA92LT1G图片3
SMMBTA92LT1G图片4
SMMBTA92LT1G图片5
SMMBTA92LT1G图片6
SMMBTA92LT1G图片7
SMMBTA92LT1G图片8
SMMBTA92LT1G图片9
SMMBTA92LT1G图片10
SMMBTA92LT1G图片11
SMMBTA92LT1G图片12
SMMBTA92LT1G图片13
SMMBTA92LT1G图片14
SMMBTA92LT1G图片15
SMMBTA92LT1G图片16
SMMBTA92LT1G图片17
SMMBTA92LT1G概述

ON Semiconductor### 标准带 S 前缀的制造商部件号具有汽车资格,符合 AEC-Q101 标准。### 双极性晶体管,On SemiconductorON Semiconductor 的各种双极晶体管,包括以下类别:小信号晶体管 通用晶体管 双 NPN 和 PNP 晶体管 功率晶体管 高电压晶体管 射频双极晶体管 低噪声,双匹配和复杂的双极晶体管

高电压,

### 标准

带 S 前缀的制造商部件号具有汽车资格,符合 AEC-Q101 标准。

### ,On Semiconductor

ON Semiconductor 的各种双极晶体管,包括以下类别:

小信号晶体管

功率晶体管

双晶体管

复合晶体管对

高电压晶体管

射频晶体管

双极/FET 晶体管

SMMBTA92LT1G中文资料参数规格
技术参数

频率 50 MHz

针脚数 3

极性 PNP

耗散功率 225 mW

击穿电压集电极-发射极 300 V

集电极最大允许电流 0.5A

最小电流放大倍数hFE 25 @30mA, 10V

最大电流放大倍数hFE 25 @30mA, 10V

额定功率Max 300 mW

直流电流增益hFE 25

工作温度Max 150 ℃

工作温度Min -55 ℃

耗散功率Max 225 mW

封装参数

安装方式 Surface Mount

引脚数 3

封装 SOT-23-3

外形尺寸

长度 3.04 mm

宽度 2.64 mm

高度 1.11 mm

封装 SOT-23-3

物理参数

材质 Silicon

工作温度 -55℃ ~ 150℃ TJ

其他

产品生命周期 Active

包装方式 Tape & Reel TR

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC版本 2015/12/17

海关信息

ECCN代码 EAR99

数据手册

SMMBTA92LT1G引脚图与封装图
SMMBTA92LT1G引脚图
SMMBTA92LT1G封装焊盘图
在线购买SMMBTA92LT1G
型号: SMMBTA92LT1G
描述:ON Semiconductor ### 标准 带 S 前缀的制造商部件号具有汽车资格,符合 AEC-Q101 标准。 ### 双极性晶体管,On Semiconductor ON Semiconductor 的各种双极晶体管,包括以下类别: 小信号晶体管 通用晶体管 双 NPN 和 PNP 晶体管 功率晶体管 高电压晶体管 射频双极晶体管 低噪声,双匹配和复杂的双极晶体管
替代型号SMMBTA92LT1G
型号/品牌 代替类型 替代型号对比

SMMBTA92LT1G

ON Semiconductor 安森美

当前型号

当前型号

MMBTA92LT1G

安森美

类似代替

SMMBTA92LT1G和MMBTA92LT1G的区别

MMBTA92LT3G

安森美

类似代替

SMMBTA92LT1G和MMBTA92LT3G的区别

SMMBTA92LT3G

安森美

类似代替

SMMBTA92LT1G和SMMBTA92LT3G的区别
