SS3P6-M3/84A参数规格_中文资料_数据手册PDF

SS3P6-M3/84A概述

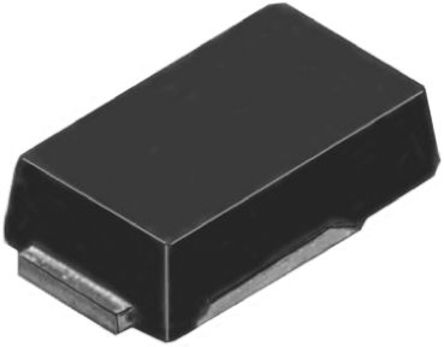

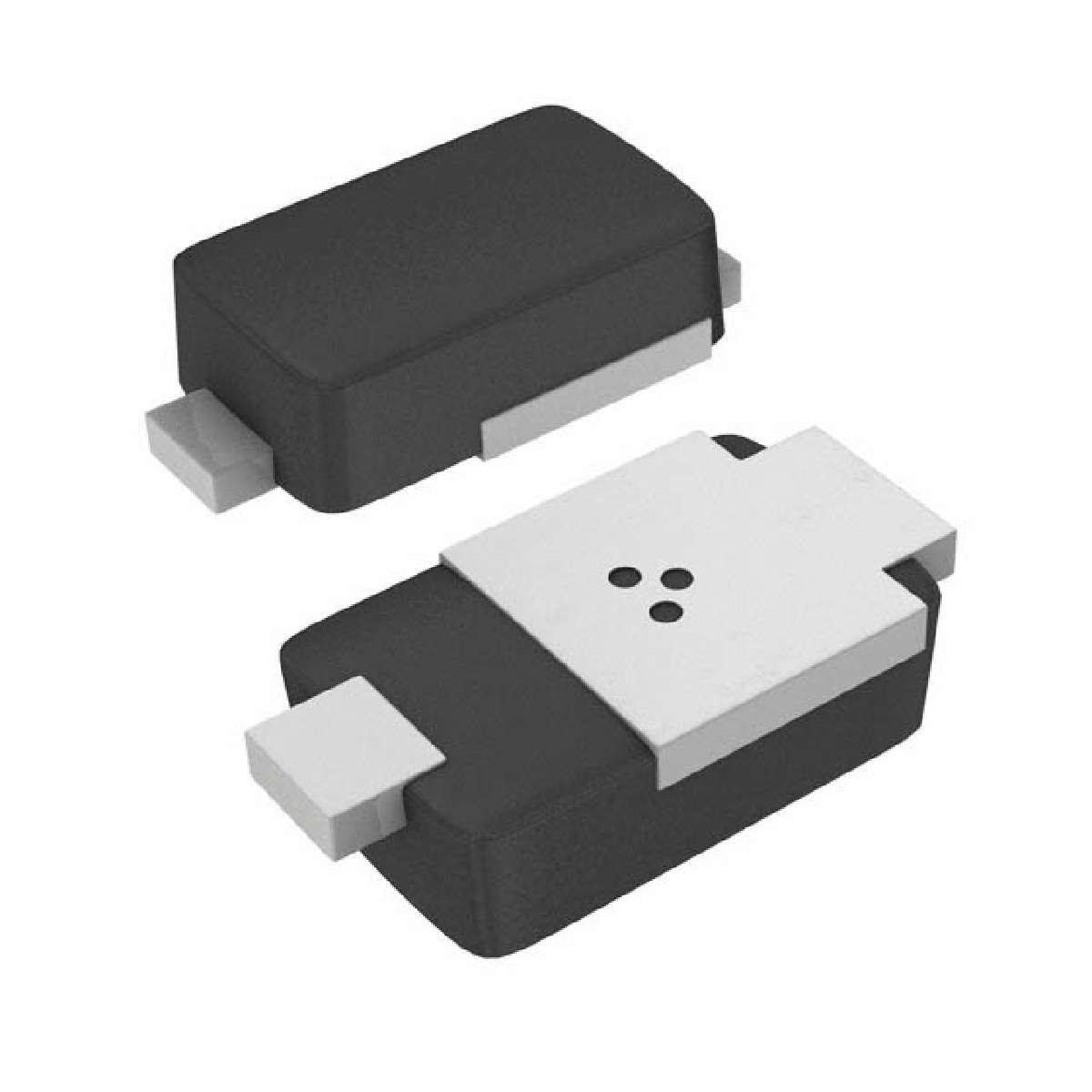

VISHAY SS3P6-M3/84A 肖特基整流器, 单, 60 V, 3 A, SMD, 2 引脚, 780 mV

The is a surface-mount high-current density Schottky Barrier Rectifier with solderable matte tin-plated terminals. It is suitable for use in high-frequency rectifier of switching mode power supplies, free-wheeling diodes, DC/DC converters and polarity protection application.

.: Colour band denotes cathode end

.: Very low-profile

.: Ideal for automated placement

.: Low forward-voltage drop, low power losses

.: High efficiency

.: Low thermal resistance

.: AEC-Q101 qualified

SS3P6-M3/84A中文资料参数规格

技术参数

针脚数 2

正向电压 780mV @3A

正向电流 3 A

最大正向浪涌电流（Ifsm） 45 A

正向电压Max 780 mV

正向电流Max 3 A

工作温度Max 150 ℃

工作温度Min -55 ℃

封装参数

安装方式 Surface Mount

引脚数 2

封装 SMD

外形尺寸

长度 3.61 mm

宽度 2.18 mm

高度 1.15 mm

封装 SMD

其他

产品生命周期 Active

包装方式 Cut Tape CT

制造应用 Commercial, Power Management, Automotive, Industrial

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

海关信息

ECCN代码 EAR99

数据手册

在线购买SS3P6-M3/84A

型号： SS3P6-M3/84A

制造商： Vishay Semiconductor 威世

描述：VISHAY SS3P6-M3/84A 肖特基整流器, 单, 60 V, 3 A, SMD, 2 引脚, 780 mV

立即咨询

替代型号SS3P6-M3/84A

型号/品牌	代替类型	替代型号对比
SS3P6-M3/84A Vishay Semiconductor 威世	当前型号	当前型号
SS3P6HM3/84A 威世	完全替代	SS3P6-M3/84A和SS3P6HM3/84A的区别
SS3P6-E3/84A 威世	功能相似	SS3P6-M3/84A和SS3P6-E3/84A的区别
SS3P6HM3/85A 威世	功能相似	SS3P6-M3/84A和SS3P6HM3/85A的区别
