SS16概述

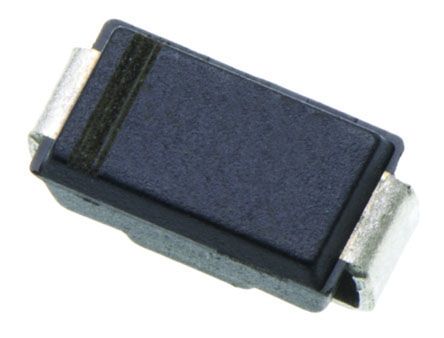

FAIRCHILD SEMICONDUCTOR SS16 肖特基整流器, 单, 60 V, 1 A, DO-214AC, 2 引脚, 700 mV

The is a Schottky Barrier Rectifier Diode with clip-bonded leg structure provides high thermal performance and low electrical resistance. This rectifier is exclusively suits for free wheeling, secondary rectification and reverse polarity protection applications.

.: High Efficiency

.: High-surge Current Capability

SS16中文资料参数规格

技术参数

额定电压DC 60.0 V

额定电流 1.00 A

输出电流 ≤1.00 A

针脚数 2

正向电压 700mV @1A

极性 Standard

热阻 88℃/W RθJA

正向电流 1 A

最大正向浪涌电流（Ifsm） 40 A

正向电压Max 700 mV

正向电流Max 1 A

工作温度Max 125 ℃

工作温度Min -65 ℃

封装参数

安装方式 Surface Mount

引脚数 2

封装 DO-214AC

外形尺寸

长度 4.75 mm

宽度 2.95 mm

高度 2.2 mm

封装 DO-214AC

物理参数

工作温度 65℃ ~ 125℃

其他

产品生命周期 Active

包装方式 Tape & Reel TR

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC标准 No SVHC

REACH SVHC版本 2015/06/15

海关信息

ECCN代码 EAR99

数据手册

在线购买SS16

型号： SS16

制造商： Fairchild 飞兆/仙童

描述：FAIRCHILD SEMICONDUCTOR SS16 肖特基整流器, 单, 60 V, 1 A, DO-214AC, 2 引脚, 700 mV

立即咨询

替代型号SS16

型号/品牌	代替类型	替代型号对比
SS16 Fairchild 飞兆/仙童	当前型号	当前型号
MBRA160T3G 安森美	功能相似	SS16和MBRA160T3G的区别
SS16T3G 安森美	功能相似	SS16和SS16T3G的区别
CD214A-B160LF 伯恩斯	功能相似	SS16和CD214A-B160LF的区别
