S3D-E3/57T概述

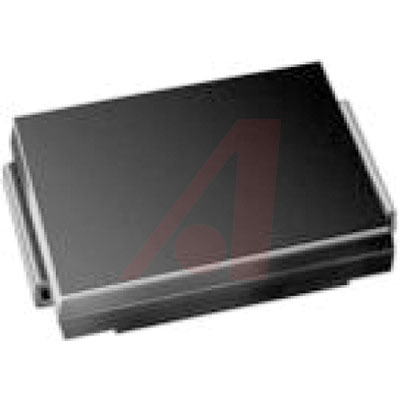

VISHAY S3D-E3/57T 标准恢复二极管, 单, 200 V, 3 A, 1.15 V, 2.5 µs, 100 A

The is a surface-mount Glass-passivated Rectifier with matte tin-plated solderable leads. It is suitable for use in general-purpose rectification of power supplies, inverters, converters and freewheeling diodes.

.: Ideal for automated placement

.: Glass-passivated pallet chip junction

.: Low forward voltage drop

.: Low leakage current

.: High forward surge capability

S3D-E3/57T中文资料参数规格

技术参数

额定电压DC 200 V

额定电流 3.00 A

电容 60.0 pF

输出电流 ≤3.00 A

针脚数 2

正向电压 1.15 V

极性 Standard

反向恢复时间 2.5 µs

正向电流 3 A

最大正向浪涌电流（Ifsm） 100 A

正向电压Max 1.15 V

正向电流Max 3 A

工作温度Max 150 ℃

工作温度Min -55 ℃

工作结温Max 150 ℃

封装参数

安装方式 Surface Mount

引脚数 2

封装 DO-214AB-2

外形尺寸

长度 7.11 mm

宽度 6.22 mm

高度 2.42 mm

封装 DO-214AB-2

物理参数

工作温度 -55℃ ~ 150℃

其他

产品生命周期 Active

包装方式 Cut Tape CT

制造应用 Industrial, Power Management, Consumer Electronics, Automotive

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

海关信息

ECCN代码 EAR99
