SS26-E3/52T概述

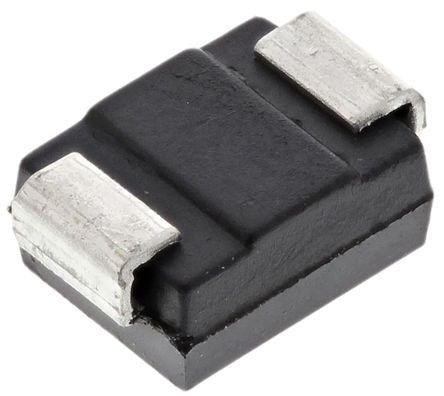

VISHAY SS26-E3/52T 二极管, 肖特基, 2A, 60V, DO-214AA-2, 整卷

The is a surface-mount Schottky Barrier Rectifier with solderable matte tin-plated terminals. It is suitable for use in low-voltage high-frequency inverters, free-wheeling, DC/DC converters and polarity protection applications.

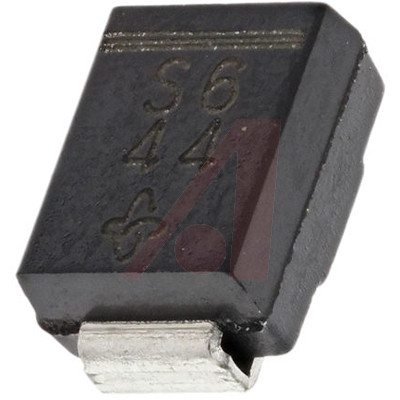

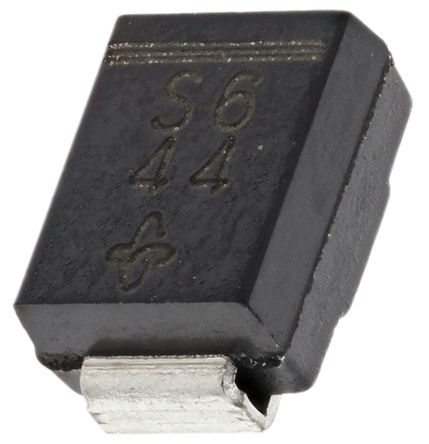

.: Colour band denotes cathode end

.: Ideal for automated placement

.: Guard-ring for overvoltage protection

.: Low-power losses, high-efficiency

.: Low-forward-voltage drop

.: High-surge capability

.: AEC-Q101 qualified

SS26-E3/52T中文资料参数规格

技术参数

额定电压DC 60.0 V

额定电流 2.00 A

输出电流 ≤2.00 A

针脚数 2

正向电压 0.7 V

极性 Standard

正向电流 2 A

最大正向浪涌电流（Ifsm） 75 A

正向电压Max 700 mV

正向电流Max 2 A

工作温度Max 150 ℃

工作温度Min -65 ℃

工作结温Max 150 ℃

封装参数

安装方式 Surface Mount

引脚数 2

封装 DO-214AA

外形尺寸

长度 4.7 mm

宽度 3.8 mm

高度 2.42 mm

封装 DO-214AA

物理参数

工作温度 -65℃ ~ 150℃

其他

产品生命周期 Active

包装方式 Tape & Reel TR

制造应用 Industrial, Automotive, Commercial, Power Management

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

海关信息

ECCN代码 EAR99

数据手册
