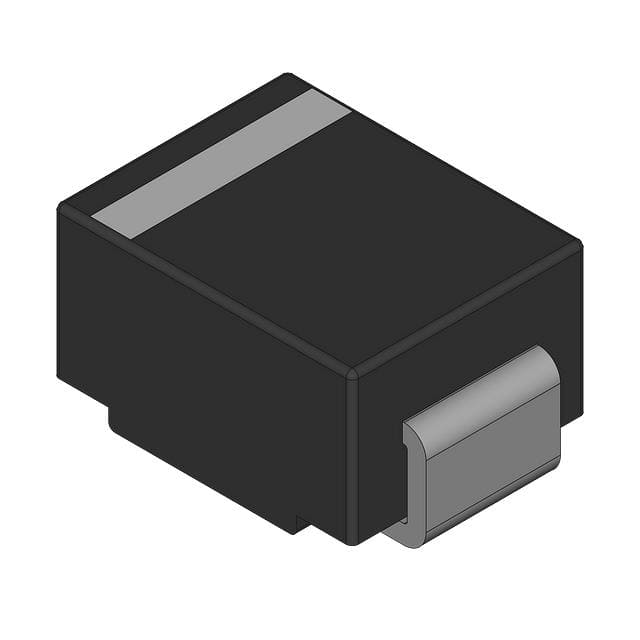

FAIRCHILD SEMICONDUCTOR SS22 肖特基整流器, 单, 20 V, 2 A, DO-214AA, 2 引脚, 500 mV
The is a general-purpose Schottky Rectifier with colour band denotes the cathode. The clip-bonded leg structure provides high thermal performance and low electrical resistance. It is suitable for free-wheeling, secondary rectification and reverse-polarity protection applications.
- .
- Glass-passivated junctions
- .
- High-current capability, low VF
- .
- High efficiency
- .
- Low-power loss
- .
- Polarity protection
额定电压DC 20.0 V
额定电流 2.00 A
输出电流 ≤2.00 A
针脚数 2
正向电压 500mV @2A
极性 Standard
耗散功率 1300 mW
热阻 75℃/W RθJA
正向电流 2 A
最大正向浪涌电流（Ifsm） 50 A
正向电压Max 500 mV
工作温度Max 125 ℃
工作温度Min -65 ℃
工作结温 -65℃ ~ 125℃
工作结温Max 125 ℃
耗散功率Max 1300 mW
安装方式 Surface Mount
引脚数 2
封装 SOD-123-2
长度 4.75 mm
宽度 3.95 mm
高度 2.45 mm
封装 SOD-123-2
工作温度 -65℃ ~ 125℃
产品生命周期 Active
包装方式 Cut Tape CT
RoHS标准 RoHS Compliant
含铅标准 Lead Free
REACH SVHC标准 No SVHC
REACH SVHC版本 2015/06/15
ECCN代码 EAR99
| 型号/品牌 | 代替类型 | 替代型号对比 |
|---|---|---|
SS22 Fairchild 飞兆/仙童 | 当前型号 | 当前型号 |
B220A-13-F 美台 | 功能相似 | SS22和B220A-13-F的区别 |
SS22T3G 安森美 | 功能相似 | SS22和SS22T3G的区别 |
