SMARTRF06EBK概述
TEXAS INSTRUMENTS SMARTRF06EBK 评估电路板, CC2538, IEEE 802.15.4 ZIGBEE

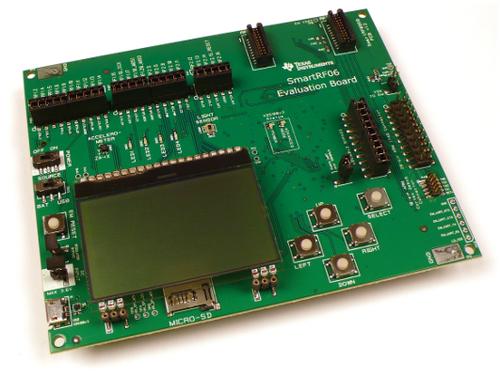

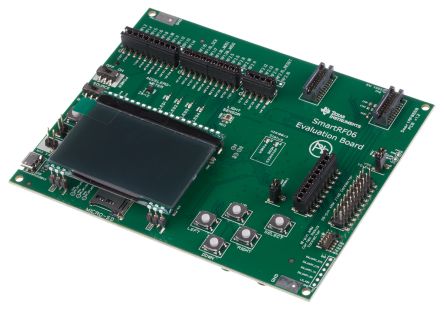

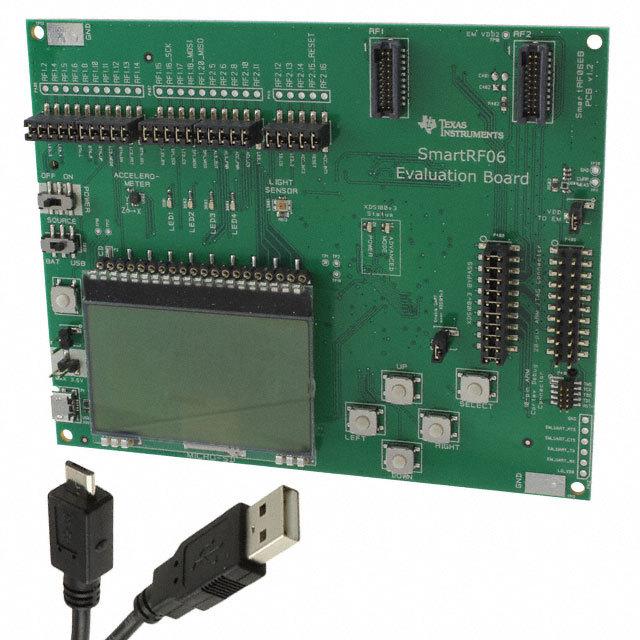

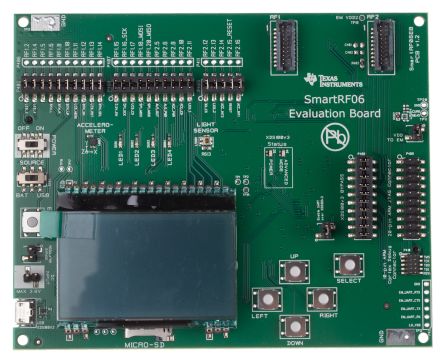

SmartRF06EBK 评估板套件
**SmartRF06EB** 评估板旨在与无线评估模块配合使用，如 CC2538EM RS 819-7418，用于无线性能测试和软件开发。 该板包括集成的 XDS100v3 调试探头，可下载和调试在基于 ARM 的目标 SoC 设备上运行的软件。 调试器受 Texas Instruments IAR 嵌入式工作台支持，用于 ARM 和 Code Composer Studio CCS。
板载 XDS100v3 仿真器硬件
128 x 64 像素图形 LCD 面板
高速 USB 2.0 接口
及连接器
UART 后通道分路
SFH5711 环境光传感器
BMA250 3轴加速表
4 x 用户 LED
2 x XDS100v3 仿真器状态 LED
高侧电流感应装置
复位输入按钮
5 x 用户按钮
MicroSD 卡插槽
管座，用于
评估模块
输入/输出分路管座
20 引脚 ARM JTAG 管座
10 引脚 ARM Cortex 调试管座

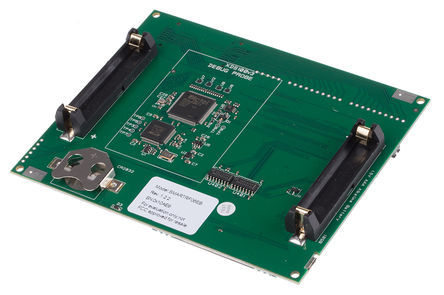

2 x AA 电池座
CR2032 钮扣电池座
由 USB、外部连接器或电池供电
