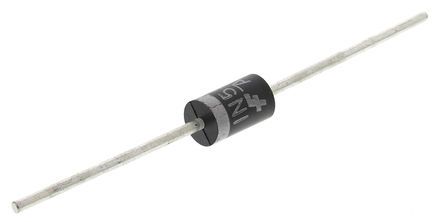

SB540图片1

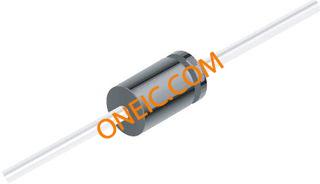

SB540图片2

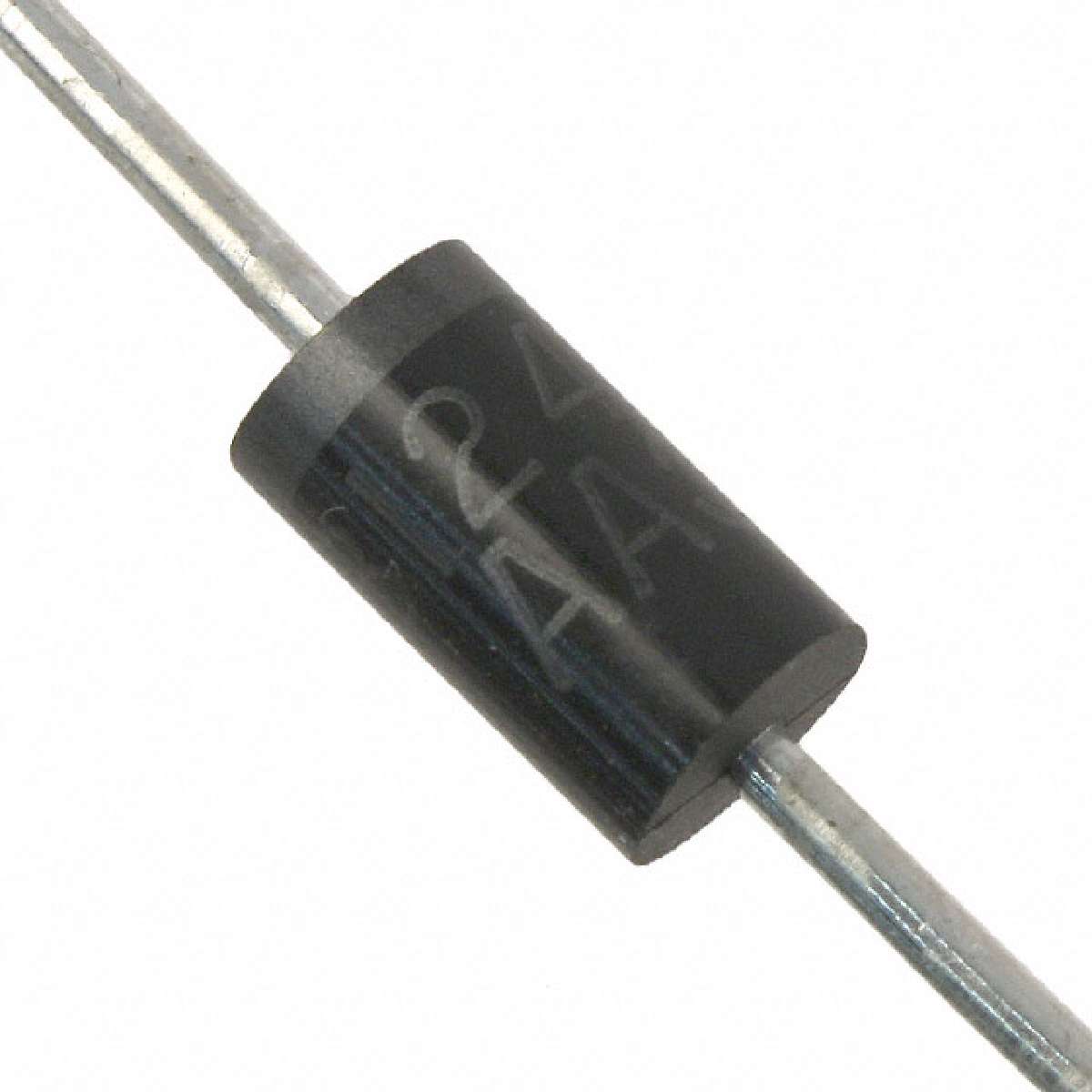

SB540图片3

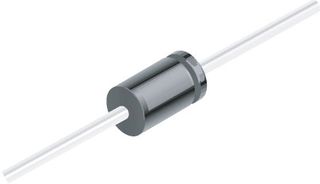

SB540图片4

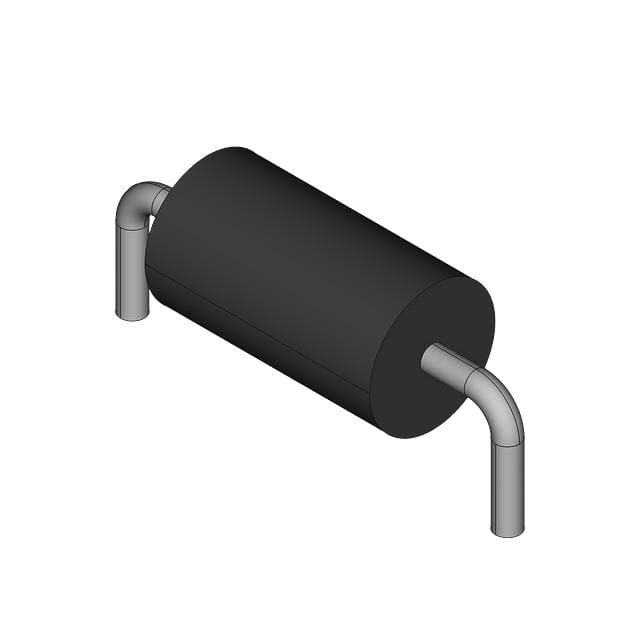

SB540图片5
SB540图片6
SB540图片7
SB540图片8
SB540图片9
SB540图片10
SB540图片11
SB540图片12
SB540图片13
SB540图片14
SB540图片15
SB540图片16
SB540图片17
SB540图片18
SB540图片19
SB540图片20
SB540图片21
SB540概述

FAIRCHILD SEMICONDUCTOR  SB540  肖特基整流器, 单, 40 V, 5 A, DO-201AD, 2 引脚, 550 mV

The is a glass passivated Schottky Barrier Rectifier features high current capability, low power loss and high efficiency. It is suitable for use in low voltage, high frequency inverters free wheeling and polarity protection applications.

.
High surge capacity
.
Metal to silicon rectifier and majority carrier conduction
.
5W Power dissipation
.
25°C/W Junction to ambient thermal resistance
.
500pF at 4V/1MHz Total capacitance
SB540中文资料参数规格
技术参数

额定电压DC 40.0 V

额定电流 5.00 A

输出电流 ≤5.00 A

针脚数 2

正向电压 550mV @5A

极性 Standard

耗散功率 5 W

热阻 25℃/W RθJA

正向电流 5 A

最大正向浪涌电流(Ifsm) 150 A

正向电压Max 550 mV

正向电流Max 5 A

工作温度Max 150 ℃

工作温度Min -50 ℃

封装参数

安装方式 Through Hole

引脚数 2

封装 DO-201AD

外形尺寸

长度 9.53 mm

封装 DO-201AD

物理参数

工作温度 -50℃ ~ 150℃

其他

产品生命周期 Active

包装方式 Tape & Reel TR

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC标准 No SVHC

REACH SVHC版本 2015/06/15

海关信息

ECCN代码 EAR99

数据手册

在线购买SB540
型号: SB540
制造商: Fairchild 飞兆/仙童
描述:FAIRCHILD SEMICONDUCTOR  SB540  肖特基整流器, 单, 40 V, 5 A, DO-201AD, 2 引脚, 550 mV
替代型号SB540
型号/品牌 代替类型 替代型号对比

SB540

Fairchild 飞兆/仙童

当前型号

当前型号

SB540-E3/54

威世

功能相似

SB540和SB540-E3/54的区别

SR504

台湾半导体

功能相似

SB540和SR504的区别

NTE573

NTE Electronics

功能相似

SB540和NTE573的区别
