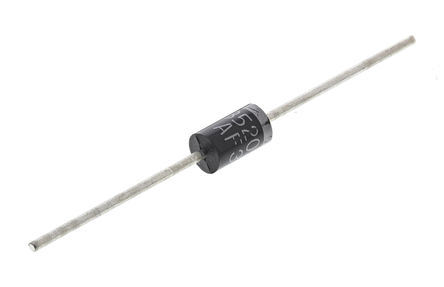

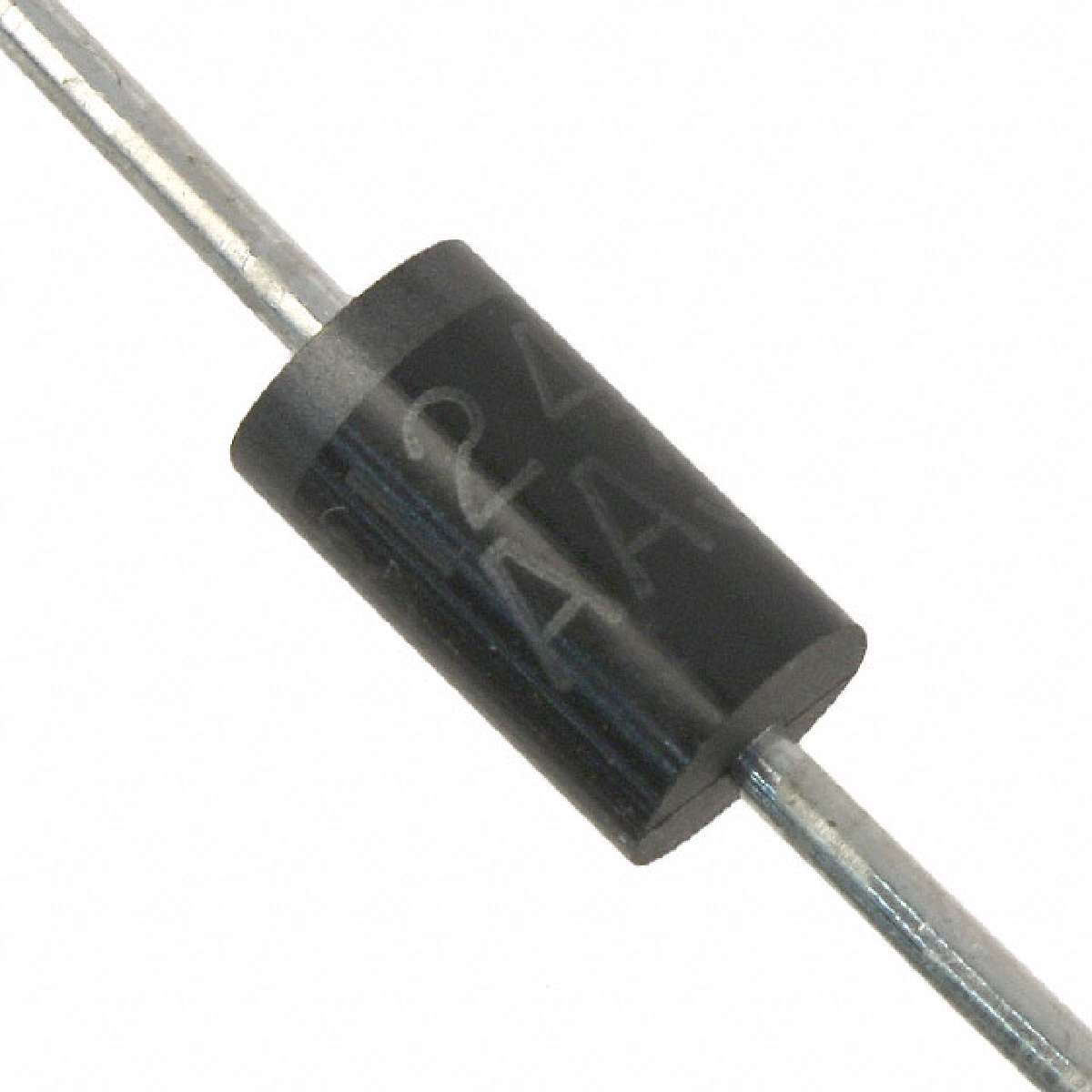

FAIRCHILD SEMICONDUCTOR SB520 肖特基整流器, 单, 20 V, 5 A, DO-201AD, 2 引脚, 550 mV
The is a Schottky Rectifier suitable for use in low voltage, high frequency inverters free-wheeling and polarity protection applications.
- .
- Colour band denotes cathode
- .
- Metal to silicon rectifier, majority carrier conduction
- .
- Low power loss, high efficiency
- .
- High current capability, low VF
- .
- High surge capacity
- .
- Glass-passivated
额定电压DC 20.0 V
额定电流 5.00 A
输出电流 ≤5.00 A
针脚数 2
正向电压 550mV @5A
极性 Standard
耗散功率 5000 mW
热阻 25℃/W RθJA
正向电流 5 A
最大正向浪涌电流（Ifsm） 150 A
正向电压Max 550 mV
正向电流Max 5 A
工作温度Max 150 ℃
工作温度Min -50 ℃
工作结温 -50℃ ~ 150℃
工作结温Max 150 ℃
耗散功率Max 5000 mW
安装方式 Through Hole
引脚数 2

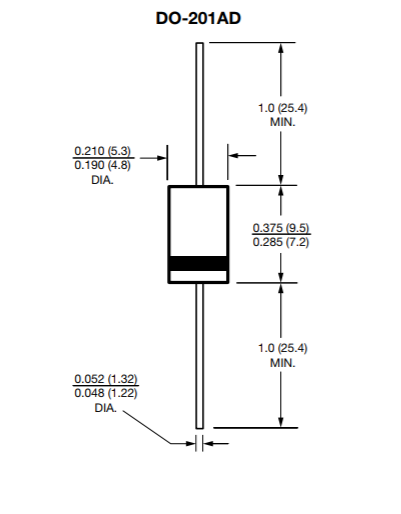

封装 DO-201AD
长度 9.5 mm
宽度 5.6 mm
高度 5.6 mm
封装 DO-201AD
工作温度 -50℃ ~ 150℃
产品生命周期 Active
包装方式 Tape & Reel TR
RoHS标准 RoHS Compliant
含铅标准 Lead Free
REACH SVHC标准 No SVHC
REACH SVHC版本 2015/06/15
ECCN代码 EAR99
| 型号/品牌 | 代替类型 | 替代型号对比 |
|---|---|---|
SB520 Fairchild 飞兆/仙童 | 当前型号 | 当前型号 |
NTE573 NTE Electronics | 功能相似 | SB520和NTE573的区别 |
