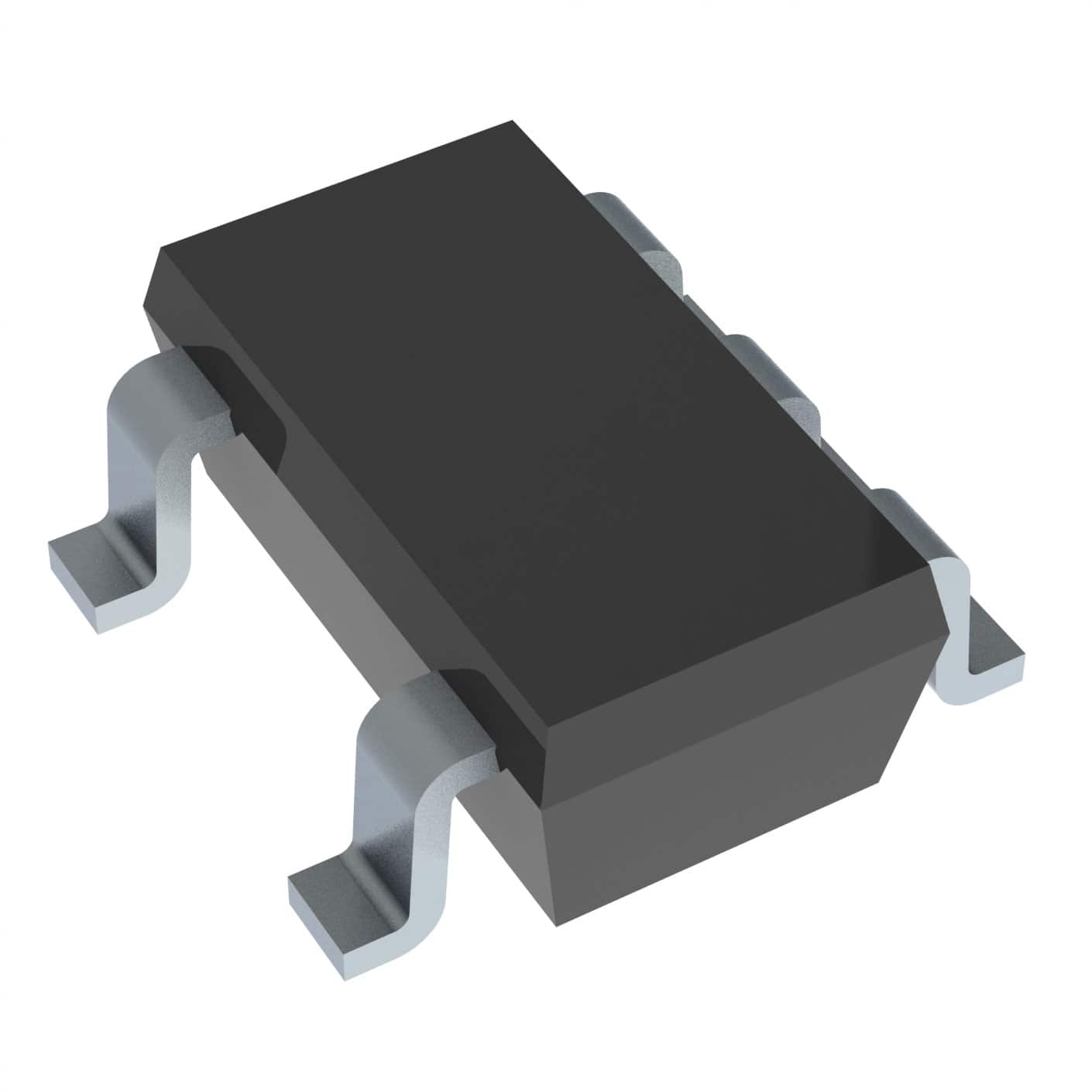

SN74CBT1G384DBVR图片1
SN74CBT1G384DBVR图片2
SN74CBT1G384DBVR图片3
SN74CBT1G384DBVR图片4
SN74CBT1G384DBVR图片5
SN74CBT1G384DBVR图片6
SN74CBT1G384DBVR图片7
SN74CBT1G384DBVR图片8
SN74CBT1G384DBVR图片9
SN74CBT1G384DBVR图片10
SN74CBT1G384DBVR图片11
SN74CBT1G384DBVR图片12
SN74CBT1G384DBVR图片13
SN74CBT1G384DBVR图片14
SN74CBT1G384DBVR概述

SN74CBT1G384DBVR 解码器、多路复用器、信号开关 SOT-153/SOT23-5/SC-74A 标记S8

逻辑类型Logic Type| FET 总线开关 FET Bus Switch \---|--- 电路数Number of Circuits| 1 x 1:1 输入数Number of Inputs| 1 电源电压VccVoltage - Supply| 静态电流IqCurrent - Quiescent Max| 单电源 Single Supply 输出高,低电平电流Current - Output High, Low| 4.0V ~ 5.5 V 低逻辑电平Logic Level - Low| The SN74CBT1G384 features a single high-speed line switch. The switch is disabled when the output-enableOE input is high. 5-Ω Switch Connection Between Two Ports TTL-Compatible Control Input Levels 高逻辑电平Logic Level - High| SN74CBT1G384设有一个单独的高速的线路开关。 当输出使能(OE)输入高开关处于关闭状态。 5Ω开关连接两个端口之间 TTL兼容控制输入水平 传播延迟时间@Vcc,CLMax Propagation Delay @ V, Max CL| Description & Applications| 描述与应用|

SN74CBT1G384DBVR中文资料参数规格
技术参数

电源电压DC 4.00V min

触点类型 SPST

供电电流 250 mA

通道数 1

位数 1

传送延迟时间 250 ps

极性 Non-Inverting

电压波节 5.00 V

逻辑门个数 1

工作温度Max 85 ℃

工作温度Min -40 ℃

电源电压 4.5V ~ 5.5V

电源电压Max 5.5 V

电源电压Min 4 V

封装参数

安装方式 Surface Mount

引脚数 5

封装 SOT-23-5

外形尺寸

封装 SOT-23-5

物理参数

工作温度 -40℃ ~ 85℃

其他

产品生命周期 Active

包装方式 Tape & Reel TR

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC版本 2015/06/15

海关信息

ECCN代码 EAR99

数据手册

SN74CBT1G384DBVR引脚图与封装图
SN74CBT1G384DBVR引脚图
SN74CBT1G384DBVR封装图
SN74CBT1G384DBVR封装焊盘图
在线购买SN74CBT1G384DBVR
型号: SN74CBT1G384DBVR
制造商: TI 德州仪器
描述:SN74CBT1G384DBVR 解码器、多路复用器、信号开关 SOT-153/SOT23-5/SC-74A 标记S8
替代型号SN74CBT1G384DBVR
型号/品牌 代替类型 替代型号对比

SN74CBT1G384DBVR

TI 德州仪器

当前型号

当前型号

SN74CBT1G384DBVT

德州仪器

完全替代

SN74CBT1G384DBVR和SN74CBT1G384DBVT的区别

74CBT1G384DBVRE4

德州仪器

完全替代

SN74CBT1G384DBVR和74CBT1G384DBVRE4的区别

74CBT1G384DBVTG4

德州仪器

完全替代

SN74CBT1G384DBVR和74CBT1G384DBVTG4的区别
