SBYV27-200-E3/54参数规格_中文资料_数据手册PDF

SBYV27-200-E3/54概述

VISHAY SBYV27-200-E3/54 快速/超快二极管, 单, 200 V, 2 A, 1.07 V, 15 ns, 80 A

The is a soft-recovery ultra-fast Plastic Rectifier with solderable matte tin-plated terminals. It is suitable for use in high frequency rectification and free-wheeling application in switching mode converters and inverters.

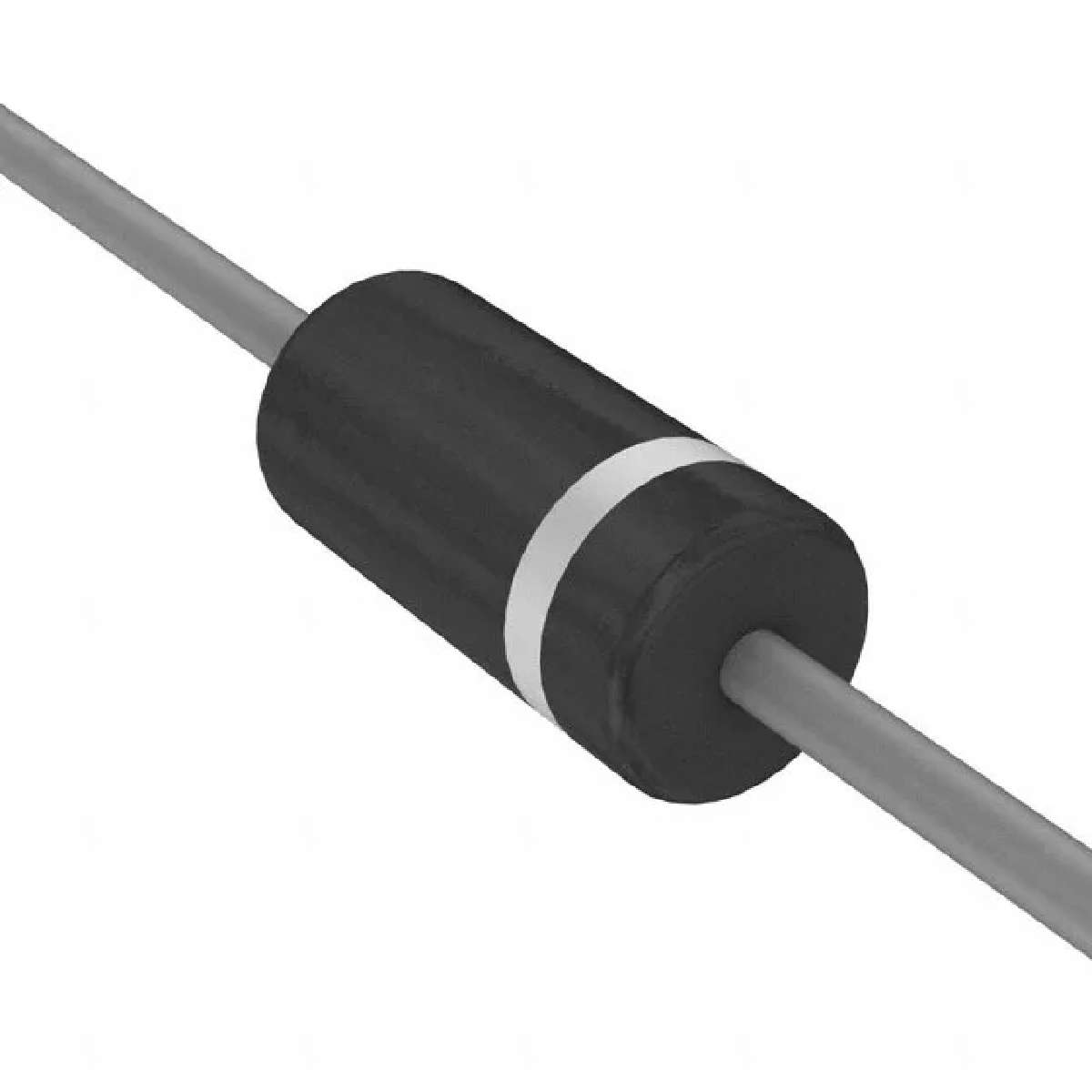

.: Colour band denotes cathode end

.: Low forward voltage drop

.: Low leakage current

.: Low switching losses, high efficiency

.: High forward surge capability

.: 275°C/10sec Maximum solder dip as per JESD 22-B106 standard

.: UL94V-0 Flammability rating

SBYV27-200-E3/54中文资料参数规格

技术参数

易燃性等级 UL 94 V-0

正向电压 1.07V @3A

反向恢复时间 15 ns

正向电流 2 A

最大正向浪涌电流（Ifsm） 80 A

正向电压Max 1.07 V

正向电流Max 2 A

工作温度Max 150 ℃

工作温度Min -55 ℃

工作结温 -55℃ ~ 150℃

工作结温Max 150 ℃

封装参数

安装方式 Through Hole

引脚数 2

封装 DO-15

外形尺寸

长度 7.6 mm

宽度 3.6 mm

高度 3.6 mm

封装 DO-15

物理参数

工作温度 -55℃ ~ 150℃

其他

产品生命周期 Active

包装方式 Each

制造应用 Commercial, Power Management, Consumer Electronics, Computers & Computer Peripherals, Communications & Networking

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

数据手册

在线购买SBYV27-200-E3/54

型号： SBYV27-200-E3/54

制造商： Vishay Semiconductor 威世

描述：VISHAY SBYV27-200-E3/54 快速/超快二极管, 单, 200 V, 2 A, 1.07 V, 15 ns, 80 A

立即咨询

替代型号SBYV27-200-E3/54

型号/品牌	代替类型	替代型号对比
SBYV27-200-E3/54 Vishay Semiconductor 威世	当前型号	当前型号
SBYV27-100-E3/54 威世	类似代替	SBYV27-200-E3/54和SBYV27-100-E3/54的区别
SBYV27-200-E3/73 威世	类似代替	SBYV27-200-E3/54和SBYV27-200-E3/73的区别
