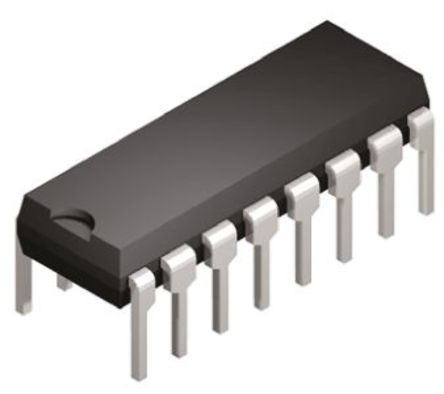

TEXAS INSTRUMENTS SN74LV4052AN 逻辑芯片, 多路复用器/信号分离器, 双4路, 16DIP
DESCRIPON
These dual 4-channel CMOS analog multiplexers/demultiplexers are designed for 2-V to 5.5-V VCC operation. The ’LV4052A devices handle both analog and digital signals. Each channel permits signals with amplitudes up to 5.5 V peak to be transmitted in either direction.
Applications include signal gating, chopping, modulation or demodulation modem, and signal multiplexing for analog-to-digital and digital-to-analog conversion systems.
1FEATURES
• 2-V to 5.5-V VCC Operation
• Fast Switching
• High On-Off Output-Voltage Ratio
• Low Crosstalk Between Switches
• Extremely Low Input Current
• Latch-Up Performance Exceeds 100 mA Per JESD 78, Class II
• ESD Protection Exceeds JESD 22
– 2000-V Human-Body Model A114-A
– 200-V Machine Model A115-A
– 1000-V Charged-Device Model C101
电源电压DC 2.00V ~ 5.50V
输出接口数 2
触点类型 SP4T
供电电流 20 µA
电路数 2
通道数 4
针脚数 16
位数 4
传送延迟时间 16.0 ns
极性 Non-Inverting
电压波节 5.00 V, 3.30 V, 2.50 V
带宽 50 Mhz
输入数 8
工作温度Max 85 ℃
工作温度Min -40 ℃
3dB带宽 50 MHz
电源电压 2V ~ 5.5V
电源电压Max 5.5 V
电源电压Min 2 V
安装方式 Through Hole
引脚数 16
封装 PDIP-16
长度 19.69 mm
宽度 6.6 mm
高度 4.57 mm
封装 PDIP-16
工作温度 -40℃ ~ 85℃
产品生命周期 Active
包装方式 Tube
RoHS标准 RoHS Compliant
含铅标准 Lead Free
REACH SVHC标准 No SVHC
REACH SVHC版本 2015/06/15
型号/品牌 | 代替类型 | 替代型号对比 |
---|---|---|
SN74LV4052AN TI 德州仪器 | 当前型号 | 当前型号 |
SN74LV4053AN 德州仪器 | 类似代替 | SN74LV4052AN和SN74LV4053AN的区别 |
SN74LV4051ADGVRG4 德州仪器 | 类似代替 | SN74LV4052AN和SN74LV4051ADGVRG4的区别 |
