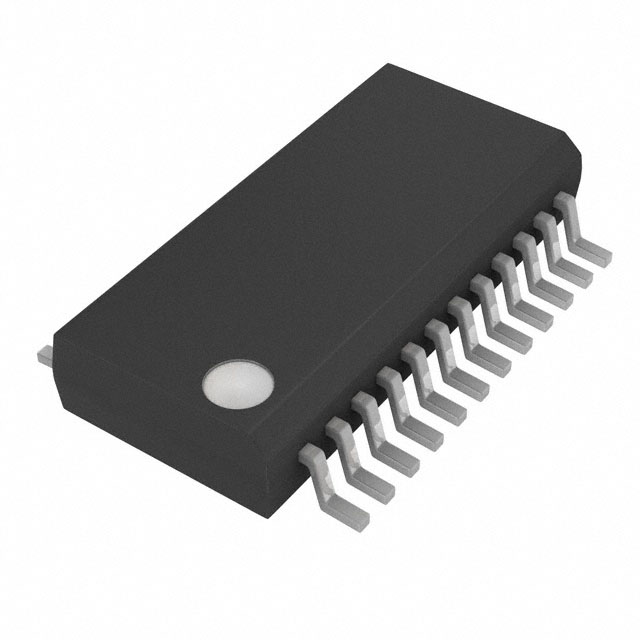

SN74CBTD3861DBQR图片8
SN74CBTD3861DBQR图片9
SN74CBTD3861DBQR概述

与电平转换10位FET总线开关 10-BIT FET BUS SWITCH WITH LEVEL SHIFTING

总线开关 10 x 1:1 24-SSOP/QSOP


得捷:
IC BUS SW 10 X 1:1 24SSOP/QSOP


立创商城:
SN74CBTD3861DBQR


德州仪器TI:
5-V, 1:1 SPST, 10-channel general-purpose FET bus switch with level shifting


贸泽:
Digital Bus Switch ICs 10bit FET w/Lvl Shft


艾睿:
Bus Switch 1-Element CMOS 10-IN 24-Pin SSOP T/R


安富利:
Bus Switch 1-Element CMOS 10-IN 24-Pin SSOP T/R


Verical:
Bus Switch 1-Element CMOS 10-IN 24-Pin SSOP T/R


DeviceMart:
SN74CBTD3861DBQR


Win Source:
IC 10-BIT FET BUS SW 24QSOP


SN74CBTD3861DBQR中文资料参数规格
技术参数

电源电压DC 4.50V min

输出电流 64.0 mA

触点类型 SPST

供电电流 250 mA

位数 10

传送延迟时间 350 ps

极性 Non-Inverting

带宽 20.0 MHz

工作温度Max 85 ℃

工作温度Min -40 ℃

电源电压 4.5V ~ 5.5V

电源电压Max 5.5 V

电源电压Min 4.5 V

封装参数

安装方式 Surface Mount

引脚数 24

封装 SSOP-24

外形尺寸

长度 8.75 mm

宽度 6.2 mm

高度 1.5 mm

封装 SSOP-24

物理参数

工作温度 -40℃ ~ 85℃

其他

产品生命周期 Active

包装方式 Tape & Reel TR

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

海关信息

ECCN代码 EAR99

数据手册

SN74CBTD3861DBQR引脚图与封装图

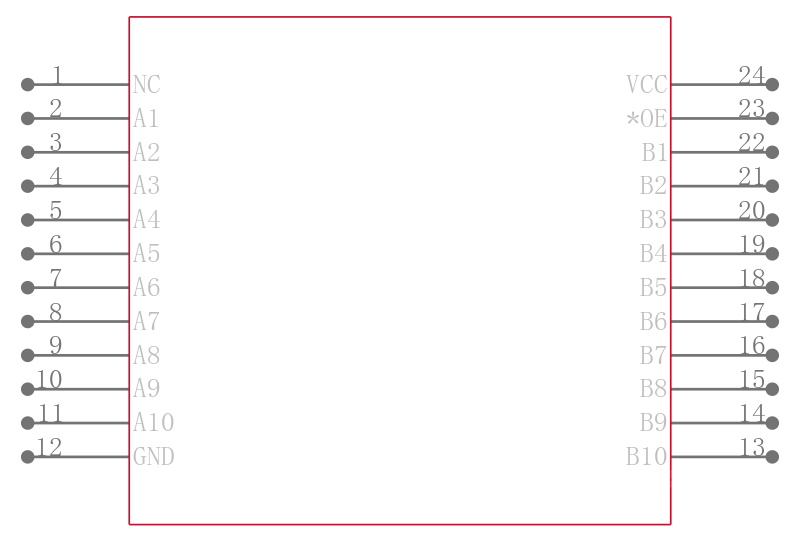

SN74CBTD3861DBQR引脚图

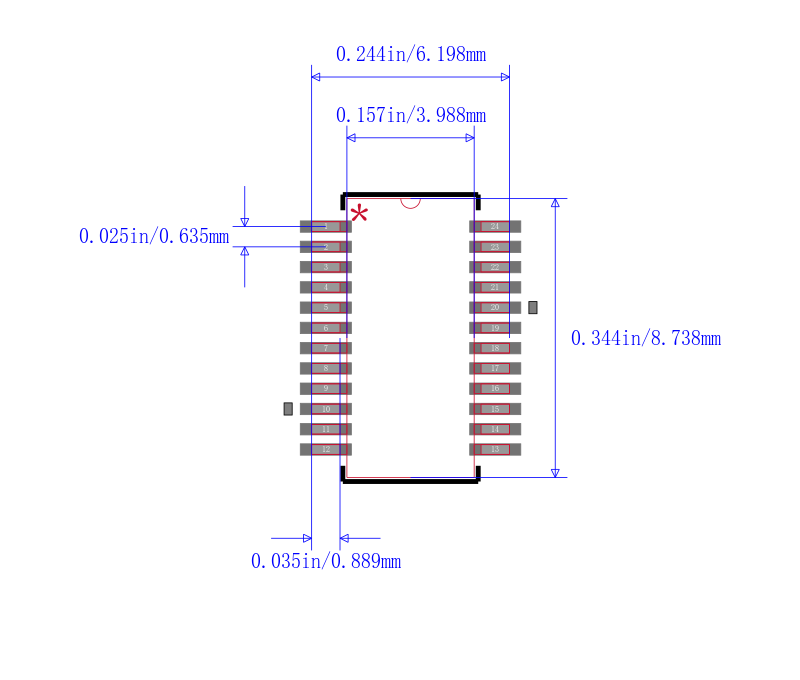

SN74CBTD3861DBQR封装图

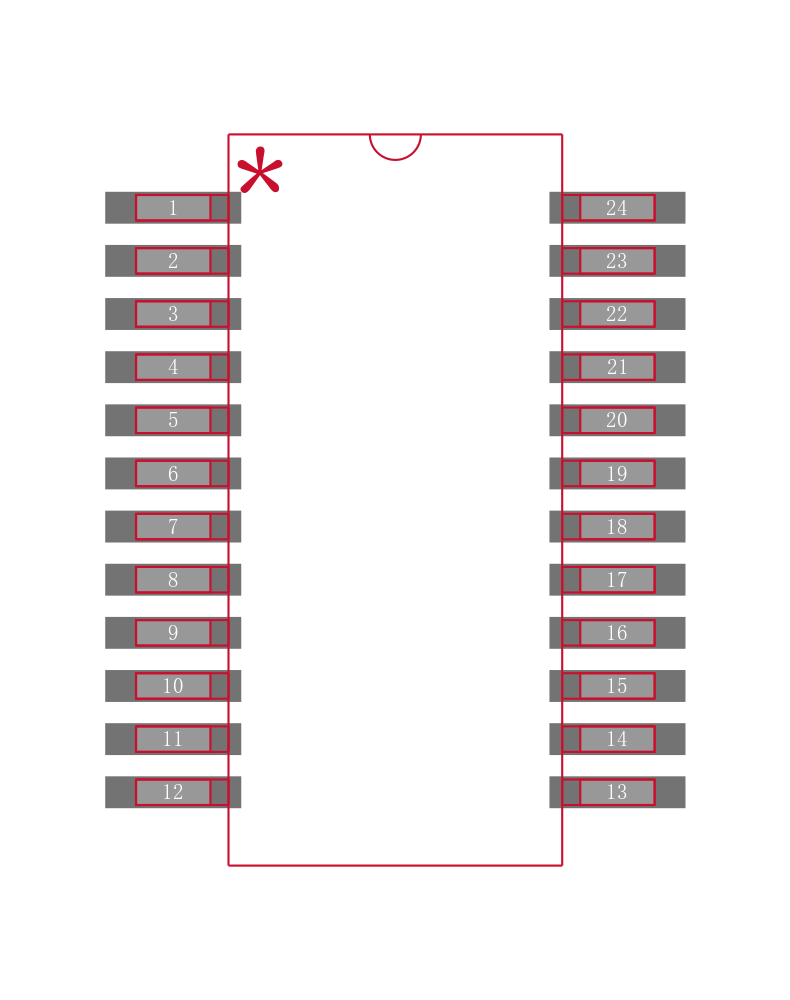

SN74CBTD3861DBQR封装焊盘图
在线购买SN74CBTD3861DBQR
型号: SN74CBTD3861DBQR
制造商: TI 德州仪器
描述:与电平转换10位FET总线开关 10-BIT FET BUS SWITCH WITH LEVEL SHIFTING
替代型号SN74CBTD3861DBQR
型号/品牌 代替类型 替代型号对比

SN74CBTD3861DBQR

TI 德州仪器

当前型号

当前型号

74CBTD3861DBQRG4

德州仪器

完全替代

SN74CBTD3861DBQR和74CBTD3861DBQRG4的区别

74CBTD3861DBQRE4

德州仪器

完全替代

SN74CBTD3861DBQR和74CBTD3861DBQRE4的区别
