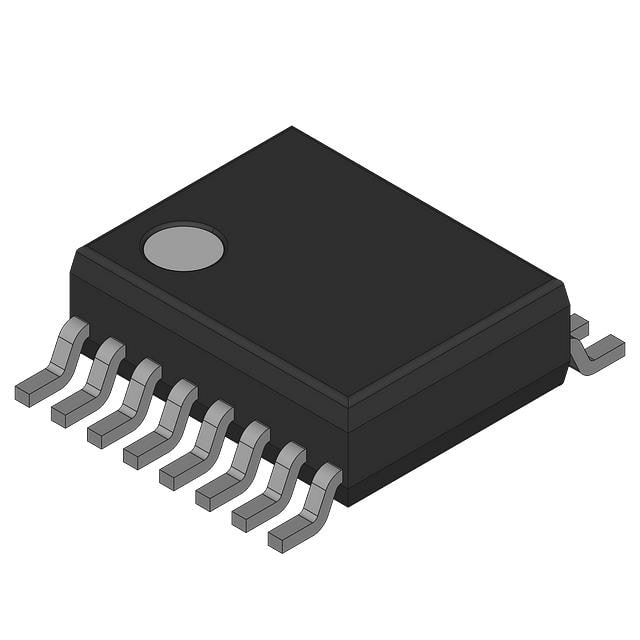

SN74CBTLV3125DBQR

SN74CBTLV3125DBQR图片1
SN74CBTLV3125DBQR图片2
SN74CBTLV3125DBQR图片3
SN74CBTLV3125DBQR图片4
SN74CBTLV3125DBQR图片5
SN74CBTLV3125DBQR图片6
SN74CBTLV3125DBQR图片7
SN74CBTLV3125DBQR图片8
SN74CBTLV3125DBQR图片9
SN74CBTLV3125DBQR图片10
SN74CBTLV3125DBQR图片11
SN74CBTLV3125DBQR图片12
SN74CBTLV3125DBQR概述

低 - 电压四倍FET总线开关 LOW - voltage quadruple fet bus switch

总线开关 1 x 1:1 16-SSOP


得捷:
IC BUS SWITCH 1 X 1:1 16SSOP


立创商城:
总线开关 单电源 2.3V~3.6V


德州仪器TI:
3.3-V, 1:1 SPST, 4-channel FET bus switch with powered-off protection


贸泽:
Digital Bus Switch ICs Low Voltage Quad FET


艾睿:
Bus Switch 4-Element CMOS 4-IN 16-Pin SSOP T/R


安富利:
Bus Switch 4-Element CMOS 4-IN 16-Pin SSOP T/R


Chip1Stop:
Bus Switch 4-Element CMOS 4-IN 16-Pin SSOP T/R


Verical:
Bus Switch 4-Element CMOS 4-IN 16-Pin SSOP T/R


Newark:
# TEXAS INSTRUMENTS  SN74CBTLV3125DBQR  4 BIT FET BUS SWITCH, QSOP-16, FULL REEL


DeviceMart:
IC 10-BIT FET BUS SW 16QSOP


Win Source:
Bus Switch 1 x 1:1 16-SSOP


SN74CBTLV3125DBQR中文资料参数规格
技术参数

电源电压DC 2.30V ~ 3.60V

输出电流 64 mA

触点类型 SPST

供电电流 250 mA

通道数 4

位数 4

传送延迟时间 250 ps

极性 Non-Inverting

电压波节 3.30 V, 2.50 V

带宽 200 MHz

工作温度Max 85 ℃

工作温度Min -40 ℃

电源电压 2.3V ~ 3.6V

电源电压Max 3.6 V

电源电压Min 2.3 V

封装参数

安装方式 Surface Mount

引脚数 16

封装 SSOP-16

外形尺寸

长度 5 mm

宽度 4 mm

高度 1.5 mm

封装 SSOP-16

物理参数

工作温度 -40℃ ~ 85℃

其他

产品生命周期 Active

包装方式 Tape & Reel TR

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC版本 2015/06/15

海关信息

ECCN代码 EAR99

数据手册

SN74CBTLV3125DBQR引脚图与封装图
SN74CBTLV3125DBQR引脚图
SN74CBTLV3125DBQR封装图
SN74CBTLV3125DBQR封装焊盘图
在线购买SN74CBTLV3125DBQR
型号: SN74CBTLV3125DBQR
制造商: TI 德州仪器
描述:低 - 电压四倍FET总线开关 LOW - voltage quadruple fet bus switch
替代型号SN74CBTLV3125DBQR
型号/品牌 代替类型 替代型号对比

SN74CBTLV3125DBQR

TI 德州仪器

当前型号

当前型号

74CBTLV3125DBQRE4

德州仪器

完全替代

SN74CBTLV3125DBQR和74CBTLV3125DBQRE4的区别

74CBTLV3125DBQRG4

德州仪器

类似代替

SN74CBTLV3125DBQR和74CBTLV3125DBQRG4的区别

PI5C3125QEX

美台

类似代替

SN74CBTLV3125DBQR和PI5C3125QEX的区别
