SN74ALVCH16409DGGR概述
通用总线函数 9bit 4port Bus X
通用总线交换器 9 位，4 端口 56-TSSOP
得捷:
IC UNIV BUS EXCHANGER 56TSSOP
贸泽:
通用总线函数 9bit 4port Bus X
艾睿:
Registered Bus Exchanger 1-Element 56-Pin TSSOP T/R
SN74ALVCH16409DGGR中文资料参数规格
技术参数
电源电压DC 1.65V ~ 3.60V
输出接口数 9
供电电流 250 mA
电路数 1
电压波节 3.30 V, 2.70 V, 2.50 V, 1.80 V
输出电流驱动 -1.00 mA
工作温度Max 85 ℃
工作温度Min -40 ℃
电源电压 1.65V ~ 3.6V
封装参数
安装方式 Surface Mount
引脚数 56
封装 TSSOP-56
外形尺寸
长度 14 mm
宽度 6.1 mm
高度 1.15 mm
封装 TSSOP-56
物理参数
工作温度 -40℃ ~ 85℃
其他
产品生命周期 Active
包装方式 Tape & Reel TR
符合标准
RoHS标准 RoHS Compliant
含铅标准 Lead Free

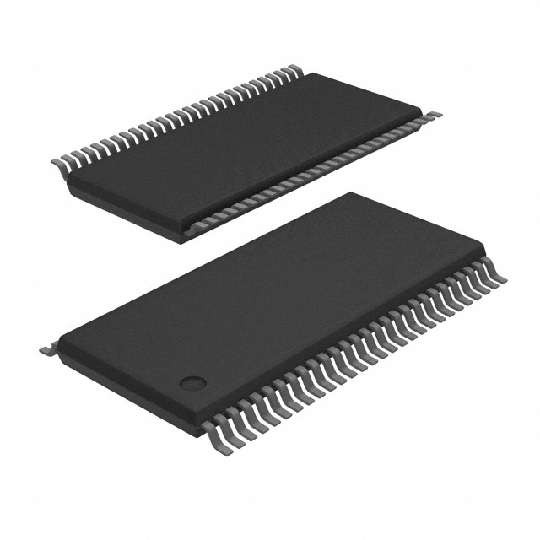

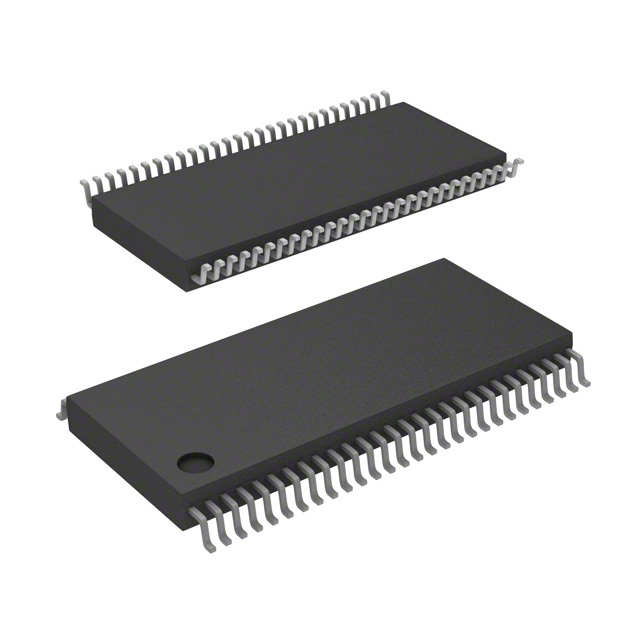

SN74ALVCH16409DGGR引脚图与封装图
替代型号SN74ALVCH16409DGGR
| 型号/品牌 | 代替类型 | 替代型号对比 |
|---|---|---|
SN74ALVCH16409DGGR TI 德州仪器 | 当前型号 | 当前型号 |
74ALVCH16409DGGRE4 德州仪器 | 完全替代 | SN74ALVCH16409DGGR和74ALVCH16409DGGRE4的区别 |
