STMICROELECTRONICS STM32746G-EVAL2 评估板, STM32F746NG 微控制器 DSP+CPU, 5.7 LCD电容性触摸板, 照相机模块

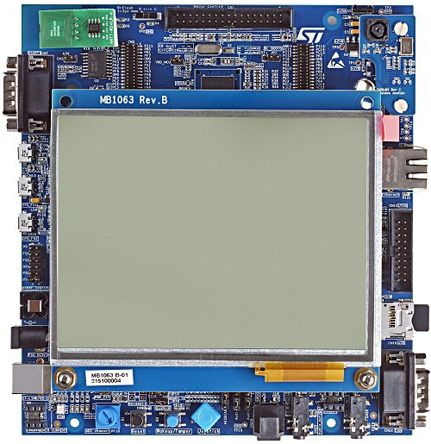

带 STM32F746NG 微控制器的评估板
评估板是一个完整的演示和开发平台，用于 STMicroelectronics STM32F746NGH6 微控制器，基于高性能 ARM® Cortex®-M7 32 位核心，带 1MB 内部闪存，320KB + 4KB 备用 SRAM。
它具有四个 I²C 接口、六个 SPI、三个多路复用单工 I²S 接口、SDMMC、四个 USART、两个 CAN、三个 12 位 ADC、两个 12 位 DAC、两个 SAI、8 - 14 位数字摄像头模块接口、USB OTG HS 和 USB OTG FS，以太网 MAC、FMC 接口，四路 SPI 接口和 JTAG 调试支持。
全系列硬件都在板上的特性有助于用户评估所有外围设备。
6 个 5V 电源选项：外部电源连接器，ST-LINK/V2-1 USB，USB HS，USB FS1，USB FS2 连接器和子板
串行音频接口 SAI DAC、立体声音频插孔，可支持带麦克风的耳机
立体声数字麦克风，音频插孔连接器，用于连接外部扬声器
2GB（或更高）SDMMC 接口 MicroSD 卡
I²C 兼容串行接口，13.56MHz RF-EEPROM M24LR64-R
RS-232 串行通信
IrDA 收发器
支持 JTAG/SWD 和 ETM 追踪调试，嵌入式 ST-LINK/V2-1
符合 IEEE-802.3-2002 以太网连接器标准
摄像头模块
8Mx32 位 SDRAM、1Mx16 位 SRAM 和 8Mx16 位 NOR 闪存
512Mbit QuadSPI NOR 闪存
5.7 英寸 640x480 像素 TFT 彩色 LCD，带电容式触摸面板
具有 4 方向控制的操作杆与选择器
重置，唤醒/防篡改或钥匙按钮
4 色用户 LED
扩展连接器和存储器连接器，用于子板或绕接板
USB 数码伴侣 OTG HS 和 FS，带有微型 AB 连接器
实时时钟 RTC，带备用电池
符合 CAN 2.0 A/B 的连接
电位计
电动机控制连接器
